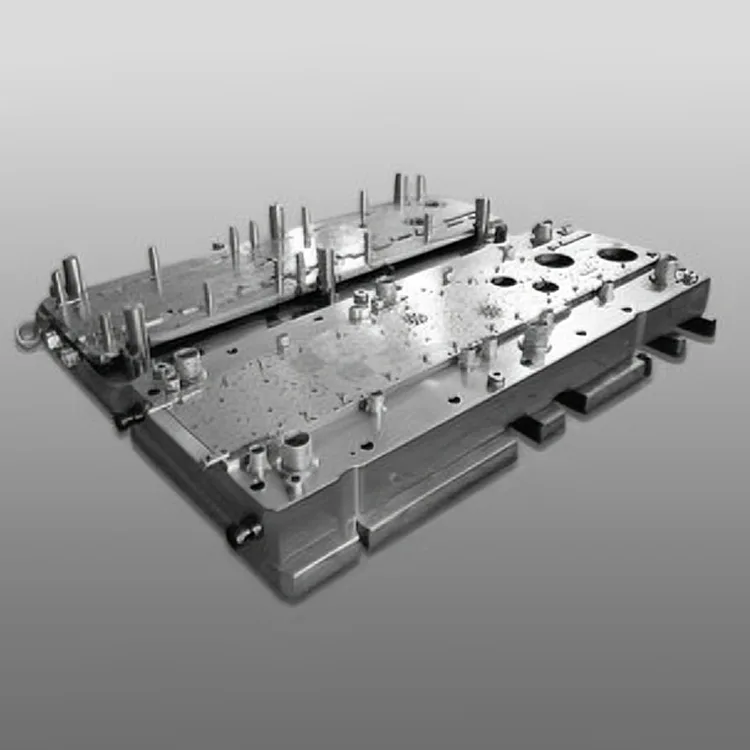

Kétsoros progresszív matrica a mosógép motorjához

A hagyományos egysoros progresszív matricák helyettesítésére tervezték a nagy mennyiségű háztartási gépeket gyártó sorokon, ez a kétsoros szerszám 12-20 bélyegzőállomást integrál egy kompakt, merev szerkezetbe, lehetővé téve a kétsoros progresszív matrica egyidejű gyártását mosógépmotorhoz – megduplázza a termelési hatékonyságot, miközben fenntartja a háztartási készülékek kritikus méretezési hatékonyságát, 05 mm-es alacsony (no ±) 0 mm-es mérettűrése mellett.

A Deaote több mint 15 éves, a háztartási gépek gyártásában szerzett precíziós szerszámgyártásban szerzett tapasztalatára épülő kétsoros, progresszív szerszámgép mosógép-motorunk kopásálló SKD11/DC53 acélmaggal rendelkezik TiN bevonattal (keménység ≥62 HRC), amely 800 000-nél hosszabb lökethosszúságú (2.3 állandó bélyegzési pontosságot) biztosít. termelési ciklus. A gyorsan cserélhető lyukasztóbetétekkel ellátott moduláris felépítés leegyszerűsíti a karbantartást és csökkenti az állásidőt, így ideális a 24 órás, felültöltős, elöltöltős és hordozható mosógépmotorok (0,5-2,0 LE) sorozatgyártásához.

Az ISO 9001:2015 és az IATF 16949 minőségi szabványok szerint gyártott kétsoros progresszív matrica teljes mértékben kompatibilis a nagy sebességű automata bélyegzősorokkal (60-120 löket/perc), és integrált látásellenőrző rendszerekkel rendelkezik a valós idejű minőségellenőrzés érdekében (hibaészlelési arány ≥ 99%). Az összes fő mosógépmárkával (LG, Samsung, Haier, Whirlpool) kompatibilis, zökkenőmentesen integrálódik a globális háztartási gépek gyártási rendszereibe, így 30%-kal csökkenti az egységenkénti gyártási költséget az egysoros matrica megoldásokhoz képest.

Termék sorozat

DT-PD-WM1 sorozat (elöltöltős mosógép motor)

±0,005 mm pontosság, 800 000 löket élettartam, 1,0-2,0 LE motormag alkatrészek. Ideális nagy hatásfokú BLDC motoros tömeggyártáshoz elöltöltős mosógépekhez.

DT-PD-WM2 sorozat (felültöltős mosógép motor)

±0,007 mm pontosság, 700 000 löket élettartam, 0,5-1,5 LE motormag alkatrészek. Felültöltős és félautomata mosógépek aszinkronmotoros gyártására alkalmas.

DT-PD-WM-Custom Series (OEM testreszabott)

Testre szabott méretpontosság (±0,003-0,008 mm), egyedi bélyegzőállomások (8-24), kompatibilis szilíciumacéllal (35W250/50W400). Márkaspecifikus OEM mosógép motorgyártáshoz tervezték.

Alapvető előnyei

1. Kétsoros kialakítás a 100%-os termelési hatékonyság növelése érdekében

Az integrált két párhuzamos bélyegzősor lehetővé teszi két azonos vagy kevert motormag-alkatrész egyidejű gyártását löketenként, megduplázva a teljesítményt az egysoros progresszív szerszámokhoz képest. Az optimalizált anyagszalag-elrendezés emellett 15%-kal (20%-ról 5%-ra) csökkenti a szilíciumacél hulladék mennyiségét, ami jelentősen csökkenti a nyersanyagköltségeket – a mosógépek motormaggyártásának legnagyobb költségelemét –.

2. Készülék-minőségű precízió az alacsony zajszint és energiatakarékos teljesítmény érdekében

Az 5 tengelyes CNC megmunkálás ±0,001 mm pozicionálási pontossággal és a beépített lézeres mérőrendszerek ±0,005 mm-es alkatrészméret-tűrést biztosítanak – ez kritikus az állórész/rotor légrés egyenletessége (≤0,01 mm) és a motorzaj csökkentése (≤55 dB) és az energiahatékonyság (IEC 60034 megfelelőség) szempontjából. Az állandó pontosság kiküszöböli a sajtolás utáni csiszolási folyamatokat, így 99,5%-ra növeli a termelési hozamot.

3. Ultra-hosszú élettartam nagy keménységű anyagokkal

Az SKD11-ből (hidegen megmunkált acélból) és DC53-ból (nagy szilárdságú acélból) és TiN bevonattal (keménység ≥62 HRC) készült matricák 800 000+ bélyegzési löketet tesznek lehetővé – ez 2,3-szor hosszabb, mint a szabványos szerszámok (350 000 ütés). A tömített zsírtartályok és az önkenő vezetőperselyek a karbantartási intervallumot 200 000 löketre növelik (a hagyományos matricák 50 000-hez képest).

4. Nagy sebességű és teljesen automatizált kompatibilitás

Az optimalizált szerszámszerkezet megerősített feszültségeloszlással támogatja a nagy sebességű bélyegzést (60-120 ütés/perc), valamint a teljes integrációt az automatizált anyagadagoló, egymásra rakható és csomagoló rendszerekkel. Az in-die látásellenőrző rendszer valós időben észleli a sorját (≤0,01 mm), a méreteltéréseket és a felületi hibákat, kiküszöbölve ezzel a kézi minőségellenőrzést és 0,1%-ra csökkentve a selejt arányát.

5. Szilícium acél optimalizálása a motor energiahatékonysága érdekében

A speciális lyukasztó élkialakítás minimalizálja a szilícium acél (35W250/50W400) anyagfeszültségét és élsorját, megőrzi az acél mágneses tulajdonságait és 5-7%-kal javítja a motor energiahatékonyságát. Szemcse-orientált (GO) és nem szemcse-orientált (NGO) szilíciumacéllal egyaránt kompatibilis, megfelel a háztartási készülékek globális energiahatékonysági szabványainak (EU Ecodesign, US ENERGY STAR).

6. Moduláris testreszabás a különböző mosógép-követelményekhez

A bélyegzőállomások (8-24), az anyagkompatibilitás (0,25-0,5 mm-es szilíciumacél), a felületkezelés (Ra ≤0,6μm) és a mérettűrés (±0,003-0,008 mm) teljes testreszabása. Az opcionális funkciók közé tartozik a bemetszés, az egymásra rakásos laminálás és a lézeres jelölés az alkatrészek nyomon követhetősége érdekében – a mosógépek globális OEM-követelményeinek megfelelően.

Műszaki előírások

±0,005 mm-es méretpontosság 800 000+ ütés Élettartam 2x gyártási hatékonyság Teljesen automatizált bélyegzés kompatibilis minden mosógéptípushoz

Alkalmazási forgatókönyvek

A Deaote kétsoros, progresszív matrica mosógépekhez motorját a háztartási gépek globális gyártói számára tervezték különböző ágazatokban:

● Elöltöltős mosógépek: 1,0-2,0 LE-s BLDC motormag-alkatrészek tömeggyártása csúcskategóriás energiahatékony elöltöltős mosógépekhez

● Felültöltős mosógépek: 0,5-1,5 LE teljesítményű indukciós motor magkomponensek gyártása normál felültöltős és félautomata mosógépekhez

● Hordozható/kisméretű mosógépek: Mini motormag-alkatrészek egyedi bélyegzése hordozható, lakóautó- és pult alatti mosógépekhez

● OEM motorgyártás: Egyedi szerszámmegoldások globális mosógép-gyártóknak (LG, Samsung, Haier, Whirlpool, Electrolux) márkaspecifikus motorgyártáshoz
