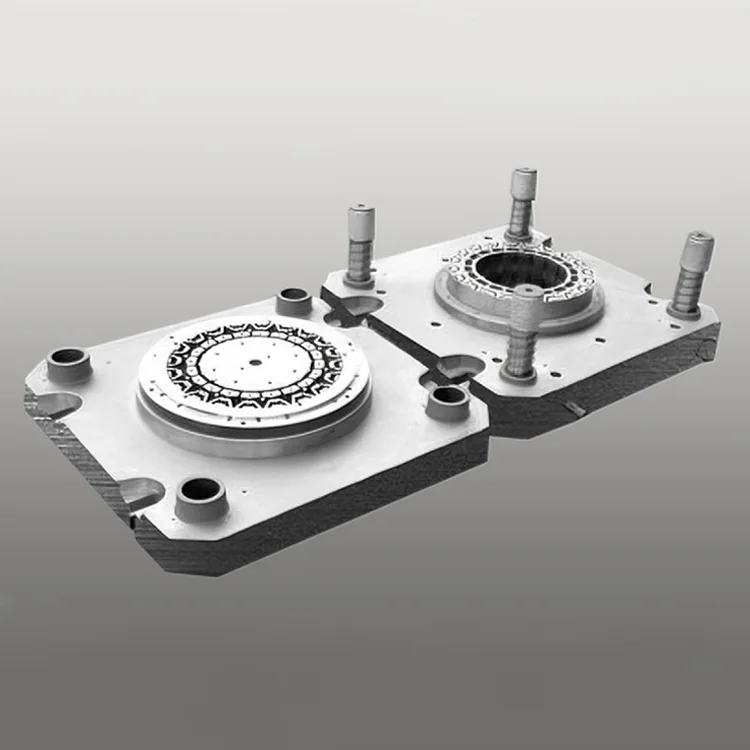

500 mm-es külső átmérőjű, teljes összetételű matrica NEV állórészhez és forgórészhez

Az új energetikai járművek (BEV/PHEV) vontatómotorok (50-200 kW) fő teljesítményelemei. Az 500 mm-es külső átmérőjű, teljes összetételű vágószerszám NEV állórészhez és rotorhoz úgy lett kialakítva, hogy megfeleljen az 500 mm-es külső átmérőjű NEV motormagok szigorú méret- és szerkezeti követelményeinek. Ez a teljes összetételű matrica egyetlen bélyegzési ciklusban integrálja a kivágási, lyukasztási, bevágási és laminálási folyamatokat, kiküszöbölve a többlépcsős feldolgozást, és biztosítja a mag NEV-geometriájának kritikus teljesítménysűrűségének abszolút konzisztenciáját. (≥3,5 kW/kg) és nyomatékkimeneti stabilitás.

Termék sorozat

DT-FCD-NEV1 sorozat (utasszállító NEV vontatómotor)

±0,005 mm pontosság, 780 000 löket élettartam, 50-120 kW motormagok (500 mm külső külső). Ideális BEV/PHEV személygépkocsi vontatómotoros tömeggyártáshoz.

DT-FCD-NEV2 sorozat (kereskedelmi NEV vontatómotor)

±0,006 mm pontosság, 720 000 löket élettartam, 120-200 kW motormagok (500 mm külső külső). Elektromos busz/teherautó vontatómotorok gyártására alkalmas.

DT-FCD-NEV-Custom Series (OEM NEV motor)

Testre szabott méretpontosság (±0,004-0,007 mm), egyedi folyamatintegráció, kompatibilis szilíciumacéllal (27Q130/35W250). Márkaspecifikus NEV motorgyártáshoz tervezték.

Alapvető előnyei

1. Teljes összetett kialakítás az integrált egylépéses bélyegzéshez

Az egyetlen bélyegzési ciklusban integrált kivágási, lyukasztási, bevágási és laminálási folyamatok kiküszöbölik a 3-4 hagyományos feldolgozási lépést az 500 mm-es külső átmérőjű, teljes összetételű, NEV állórész és forgórész esetén. Ez az egylépéses megoldás 40%-kal csökkenti a gyártás átfutási idejét és 80%-kal csökkenti a mag összeszerelési hibáját, biztosítva az állórész/rotor laminálások tökéletes igazítását (párhuzamosság ≤0,008 mm), amely kritikus a NEV motor hatékonysága szempontjából.

2. 500 mm-es külső átmérőjű, nagy merevségű váz a deformációmentesség érdekében

Az S50C nagyszilárdságú acélból készült, feszültségmentesítő hőkezeléssel (HV ≥220) és precíziós vezetőoszlopokkal (kifutás ≤0,002mm) megerősített szerszámkeret 350 tonnás nyomóerő mellett is nulla deformációt biztosít. A szimmetrikus szerkezeti kialakítás minimalizálja a vibrációt a nagy sebességű bélyegzés során, megtartva a ±0,005 mm-es méretpontosságot az 500 mm-es nagyméretű magok esetében – ez kritikus a NEV motor légrésének egyenletessége szempontjából (≤0,01 mm).

3. Prémium bevonatú szerszámacél a meghosszabbított élettartamért

Az SKH-51 (gyorsacél) és ASP23 (porkohászati ​​acél) TiAlN bevonattal (keménység ≥68 HRC) készült maglyukasztóelemek 780 000+ bélyegzési löketet biztosítanak – ez 2,1-szer hosszabb, mint a szabványos nagyméretű szerszámok (370 000 ütés). A TiAlN bevonat magas hőmérséklet-állóságot (akár 500°C-ig) és kopásállóságot biztosít, a karbantartási intervallumokat 180 000 löketre növelve (a hagyományos nagy szerszámok 70 000-hez képest).

4. NEV motor-minőségű precíziós teljesítménysűrűség

A 7 tengelyes CNC megmunkálás ±0,0008 mm pozicionálási pontossággal és a beépített lézeres mérőrendszerekkel ±0,005 mm-es komponens mérettűrést biztosít – ez kritikus a NEV motor teljesítménysűrűsége (≥ 3,5 kW/kg) és az energiaátalakítási hatékonyság (≥ 96%) szempontjából. A következetes pontosság kiküszöböli az utóbélyegzési megmunkálást, és 99,7%-ra növeli a termelési hozamot az 500 mm-es nagyméretű magok esetében.

5. Szilícium acél optimalizálása a NEV energiahatékonyság érdekében

Speciális lyukasztásos élkialakítás mikro-sugárral (R0,015 mm) minimalizálja a szilíciumacél (27Q130/35W250) anyagfeszültségét és az élsorját (≤0,008 mm), megőrzi az acél mágneses tulajdonságait és 5-7%-kal javítja az NEV motor energiahatékonyságát. Kompatibilis a kiváló minőségű, nem szemcse-orientált (NGO) szilíciumacéllal, megfelel a globális NEV motorhatékonysági szabványoknak (EU WLTP, US EPA).

6. Moduláris testreszabás a NEV motorok sokféleségéhez

A bélyegzési folyamatok (kivágás/lyukasztás/bevágás/laminálás), anyagkompatibilitás (0,35-0,5 mm-es szilíciumacél), felületkezelés (Ra ≤0,4μm) és mérettűrés (±0,004-0,007 mm) teljes testreszabása. Az opcionális funkciók közé tartozik az egymásra rakás, a szigetelőbevonat-kompatibilitás és a nyomon követhetőséget biztosító lézeres jelölés – ez megfelel a vontatási motormag-gyártás globális NEV OEM-követelményeinek.

Műszaki előírások

±0,005 mm-es méretpontosság 780 000+ löket Szerviz ÉlettartamTeljes összetételű integrált bélyegzés Nagy merevségű szerszámkeret (500 mm külső átmérő) Egyedi NEV vontatómotorokhoz

Alkalmazási forgatókönyvek

A Deaote 500 mm-es külső átmérőjű, teljes összetételű, NEV állórészhez és forgórészhez való sajtolószerszámát a globális NEV motorgyártók számára tervezték különböző ágazatokban:

● Személyszállító NEV-k: 50-120 kW-os állórész/rotor mag alkatrészek (500 mm külső külső) tömeggyártása BEV/PHEV személygépkocsikhoz (szedán/SUV/ferdehátú)

● Kereskedelmi NEV-ek: 120-200 kW-os állórész/rotor mag alkatrészek (500 mm külső átmérőjű) gyártása elektromos buszokhoz, teherautókhoz és kisteherautókhoz

● Speciális NEV-k: Az alapvető alkatrészek egyedi bélyegzése elektromos építőipari járművekhez, mezőgazdasági NEV-ekhez és tengeri elektromos járművekhez

● OEM NEV Motor Manufacturing: Egyedi szerszámmegoldások globális NEV motor OEM-ek számára (Tesla, BYD, Volkswagen, Toyota, Hyundai) márkaspecifikus maggyártáshoz
