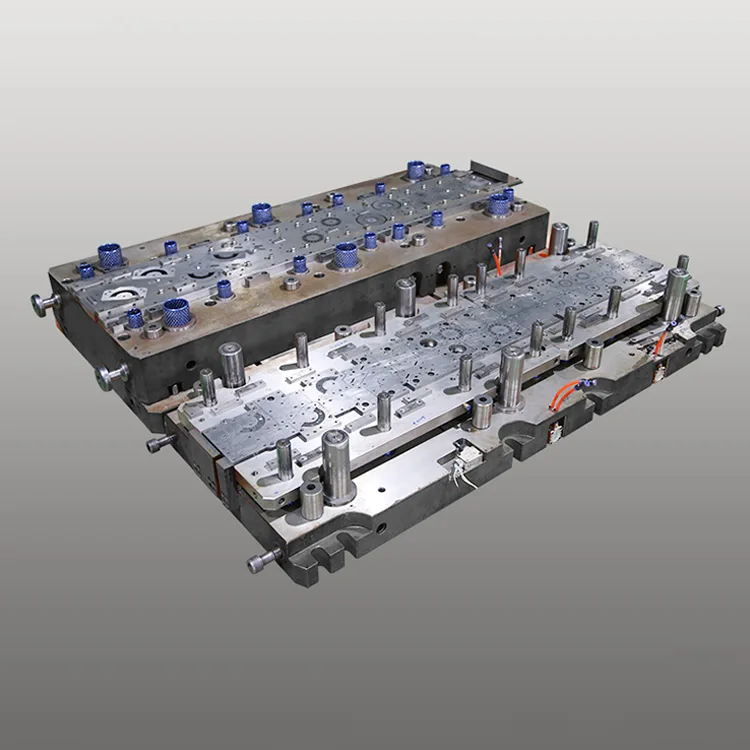

Kétsoros progresszív matrica tokozott motorhoz

Háztartási készülékekben, HVAC-rendszerekben és ipari berendezésekben használt műanyag tömítésű (tokozott) motorok magmágneses alkatrészei. A kétsoros progresszív matrica tokozott motorokhoz úgy lett kialakítva, hogy megfeleljen a tokozott motorgyártók nagy volumenű gyártási igényeinek. Ez a kétsoros sajtolószerszám 14-24 bélyegzőállomást integrál egy megerősített, korrózióálló szerkezetbe, lehetővé téve egyidejűleg két motormag-alkatrész-készlet gyártását löketenként, miközben a gyártási méretek megkétszereződnek a gyártási ütemben. (±0,004 mm) kritikus a fröccsöntés utáni pontosság és a motorteljesítmény stabilitása szempontjából.

A Deaote több mint 15 éves tapasztalatára építve az autóipar precíziós szerszámgyártásában, a duplasoros progresszív sajtolószerszámunk tokozott motorokhoz kopásálló DC53/SKD11 acélmaggal rendelkezik TiCN + PTFE kompozit bevonattal (keménység ≥64 HRC), és 820,00 lökettel (3 lökettel) hosszabb élettartamot biztosít. műanyaggyanta korrózióra a kapszulázási folyamat során. Az optimalizált feszültségeloszlási kialakítás és a deformációgátló szerkezet ideálissá teszi a klímaberendezésekben, mosógépekben, vízszivattyúkban és hűtőegységekben használt kis (0,1-1,5 kW) és közepes (1,5-5 kW) tokozott motorok 24 órás sorozatgyártására.

Az ISO 9001:2015 és az IATF 16949 minőségi szabványok szerint gyártott, kétsoros progresszív matrica teljes mértékben kompatibilis a nagy sebességű automata bélyegzősorokkal (65-110 löket/perc), és integrált látásellenőrző rendszerekkel rendelkezik a valós idejű minőségellenőrzés érdekében (hibaészlelési arány ≥ 99%). Az összes főbb tokozott motormárkával (Panasonic, LG, Midea, Gree) kompatibilis, zökkenőmentesen integrálható a globális háztartási készülék- és ipari motorgyártási rendszerekbe, így 31%-kal csökkenti az egységenkénti gyártási költséget az egysoros szerszámmegoldásokhoz képest.

Termék sorozat

DT-PD-EM1 sorozat (háztartási gépekhez tokozott motor)

±0,004 mm pontosság, 820 000 löket élettartam, 0,1-1,5 kW-os állórész/rotor mag alkatrészek. Ideális mosógépek, klímaberendezések és hűtőszekrénybe zárt motorok tömeggyártásához.

DT-PD-EM2 sorozat (ipari tokozott motor)

±0,006 mm pontosság, 750 000 löket élettartam, 1,5-5 kW-os állórész/rotor mag alkatrészek. Alkalmas vízszivattyú, ventilátor és ipari ventilátorba zárt motorok gyártásához.

DT-PD-EM-Custom Series (OEM tokozott motor)

Testre szabott méretpontosság (±0,003-0,007 mm), egyedi bélyegzőállomások (12-28), kompatibilis szilíciumacéllal (35W250/50W400). Márkaspecifikus OEM tokozott motorgyártáshoz tervezték.

Alapvető előnyei

1. Kétsoros kialakítás a 100%-os termelési hatékonyság növelése érdekében

Az integrált két párhuzamos bélyegzősor lehetővé teszi két azonos vagy vegyes tokozott motormag-alkatrész egyidejű gyártását löketenként, megduplázva a teljesítményt az egysoros progresszív szerszámokhoz képest. Az optimalizált anyagszalag-elrendezés emellett 16%-kal (22%-ról 6%-ra) csökkenti a szilíciumacél hulladék mennyiségét, ami jelentősen csökkenti a nyersanyagköltségeket – ez a legnagyobb költségelem a tokozott motormag-gyártásban –.

2. Motoros tokozású pontosság a formázás utáni stabilitásért

Az 5 tengelyes CNC megmunkálás ±0,0007 mm pozicionálási pontossággal és a beépített lézeres mérőrendszerek ±0,004 mm-es alkatrészméret-tűrést biztosítanak – ez kritikus az állórész/rotor légrés egyenletessége (≤0,008 mm) és a tokozás utáni motorzajcsökkentés (≤52dB)40 és 03 dB megfelelősége szempontjából. A következetes pontosság kiküszöböli a bélyegzés utáni utómunkálatokat, így a termelés 99,5%-ra nő.

3. Korrózió- és hőálló bevonat a hosszú élettartam érdekében

A DC53-ból (nagy szilárdságú acél) és SKD11-ből (hidegen megmunkált acélból) készült, TiCN + PTFE kompozit bevonattal (keménység ≥64 HRC) készült matricák 820 000+ bélyegzési löketet tesznek lehetővé – ez 2,3-szor hosszabb, mint a szabványos szerszámok (350 000 ütés). A PTFE bevonat korrózióállóságot biztosít a műanyaggyanta-maradványokkal szemben, míg a hőálló TiCN réteg 180 °C-ig ellenáll a sajtolási hőmérsékletnek, így a karbantartási intervallumok 200 000 ütésre nőnek (a hagyományos matricák 65 000-hez képest).

4. Nagy sebességű és teljesen automatizált kompatibilitás

Az optimalizált szerszámszerkezet megerősített feszültségeloszlással támogatja a nagy sebességű bélyegzést (65-110 ütés/perc) és a teljes integrációt az automatizált anyagadagoló, halmozó és csomagoló rendszerekkel. Az in-die látásellenőrző rendszer valós időben észleli a sorját (≤0,008 mm), a méreteltéréseket és a felületi hibákat, kiküszöbölve ezzel a kézi minőség-ellenőrzést és 0,08%-ra csökkentve a selejt arányát.

5. Szilícium acél optimalizálása a tokozott motor hatékonysága érdekében

A speciális, mikro sugarú (R0,012 mm) lyukasztó élkialakítás minimalizálja a szilíciumacél (35W250/50W400) anyagfeszültségét és az élsorját, megőrzi az acél mágneses tulajdonságait és 4-6%-kal javítja a tokozott motor energiahatékonyságát. Szemcse-orientált (GO) és nem szemcse-orientált (NGO) szilíciumacéllal egyaránt kompatibilis, megfelel a háztartási készülékek globális energiahatékonysági szabványainak (EU Ecodesign, US ENERGY STAR).

6. Moduláris testreszabás a különböző tokozott motorigényekhez

A bélyegzőállomások (12-28), az anyagkompatibilitás (0,25-0,5 mm-es szilícium-acél), a felületkezelés (Ra ≤0,5 μm) és a mérettűrés (±0,003-0,007 mm) teljes testreszabása. Az opcionális funkciók közé tartozik a bemetszés, az egymásra rakásos laminálás és a korróziógátló bevonat – amelyek megfelelnek a tokozott motor OEM-előírásainak a fröccsöntés utáni összeállítás kompatibilitására vonatkozóan.

Műszaki előírások

±0,004 mm méretpontosság 820 000+ löket Élettartam 2x gyártási hatékonyság Hőálló szerszámbevonat Egyedi minden tokozott motortípushoz

Alkalmazási forgatókönyvek

A Deaote duplasoros progresszív matrica tokozott motorokhoz a globális motorgyártók számára készült, különböző ágazatokban:

● Háztartási gépek motorjai: 0,1-1,5 kW-os állórész/rotor mag alkatrészeinek tömeggyártása mosógépekhez, légkondicionálókhoz, hűtőszekrényekhez és mosogatógépekhez tokozott motorokhoz

● Ipari motorok: 1,5-5 kW-os állórész/rotor magkomponensek gyártása vízszivattyúhoz, ventilátorhoz, ventilátorhoz és szállítószalag tokozott motorokhoz

● HVAC motorok: A légkezelő, a hőszivattyú és a központi légkondicionáló tokozott motorjaihoz tartozó alapvető alkatrészek egyedi bélyegzése

● OEM motorgyártás: Egyedi szerszámmegoldások globális tokozott motorgyártóknak (Panasonic, LG, Midea, Gree, Whirlpool) márkaspecifikus motorgyártáshoz
