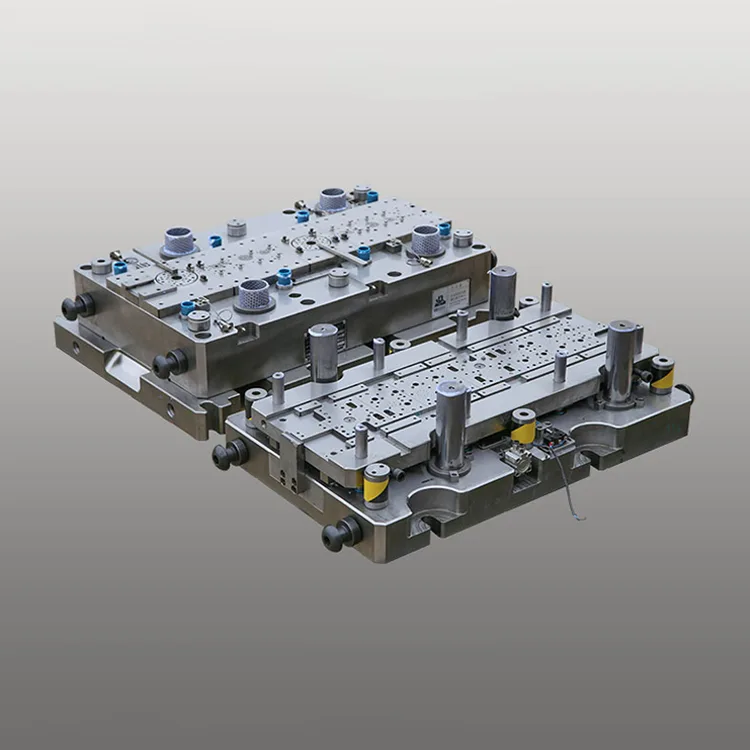

Kétsoros, nagy forgó, progresszív szerszámgép autóipari kismotoros rotorokhoz

Ez a kétsoros, nagy forgó, progresszív szerszámgép autóipari kismotoros rotorokhoz 18-28 bélyegzőállomást (beleértve a nagy forgó indexelő-, blankoló- és lyukasztómodulokat) integrál egy megerősített keretbe, lehetővé téve két forgórész alkatrészének egyidejű bélyegzését löketenként ±0,005 mm-es mérettűréssel (kis motorfordulatszám-stabilitás). ≤0,01mm) és zajcsökkentés (≤45 dB).

A Deaote több mint 15 éves tapasztalatára építve az autóipari motoripar precíziós szerszámgyártásában, kétsoros nagy forgószerszámunk kopásálló SKD11/DC53 acél alkatrészeket tartalmaz TiCN bevonattal (keménység ≥64 HRC), ami 750 000+ élettartamot biztosít a szabványos egysoros bélyegzési pontosságnál és hosszabb löketeknél (2,0xo). nagy sebességű termelés. Az optimalizált nagy forgómechanizmus (forgatás ismételhetősége ±0,003°) lehetővé teszi a komplex kismotoros forgórészprofilok egylépéses alakítását (külső átmérő 30-80 mm), míg a kétsoros párhuzamos sajtolás megduplázza a gyártási teljesítményt az egysoros szerszámokhoz képest, így az autóipari kismotor-gyártók gyártási költsége 30%-kal csökken.

Az IATF 16949:2016 és az ISO 9001:2015 minőségi szabványok szerint gyártott matrica teljes mértékben kompatibilis a nagy sebességű automata sajtolósorokkal (70-100 löket/perc), és integrált szerszámba épített ellenőrző rendszerekkel rendelkezik a rotorsorja (≤0) valós idejű minőségellenőrzéséhez. Az összes jelentős autóipari kismotor-márkával (Bosch, DENSO, Valeo, Mabuchi) kompatibilis, zökkenőmentesen integrálódik a globális autóalkatrész-gyártási rendszerekbe, így a gyártási selejt aránya 0,08%-ra csökken a hagyományos egysoros szerszámokhoz képest.

Termék sorozat

DT-DRLR1 sorozat (ablak/ülés kismotor)

±0.005mm accuracy, 750,000 strokes life, 0.1-2kW motor rotors (Ø30-50mm). Dual-row stamping, ideal for passenger car interior small motor production.

DT-DRLR2 sorozat (törlő/hűtőventilátor kis motor)

±0.006mm pontosság, 700.000 löket élettartam, 2-5kW motorrotorok (Ø50-80mm). Kétsoros bélyegzés, autóipari külső kismotorok gyártásához.

DT-DRLR-Custom Series (OEM kismotor)

Testreszabott pontosság (±0,004-0,007mm), egyedi elforgatási szög (0-270°), rotor külső átmérője (Ø25-90mm). Márkaspecifikus autóipari kismotor-gyártáshoz tervezték.

Alapvető előnyei

1. Kétsoros párhuzamos bélyegzés a 80%-os hatékonyság növelése érdekében

Az integrált kétsoros bélyegzőcsatorna-kialakítás lehetővé teszi két kis motorrotor-alkatrész egyidejű gyártását löketenként, 80%-kal növelve a termelési teljesítményt az egysoros szerszámokhoz képest (70-100 SPM vs. 60-85 SPM az egysoros szerszámokhoz). Ez a párhuzamos kialakítás csökkenti a berendezések kihasználtságát és a munkaerőköltségeket, és 30%-kal csökkenti az autóipari kismotoros rotorok fajlagos gyártási költségét a tömeggyártó sorokon.

2. Nagy forgó mechanizmus a komplex kismotoros forgórész alakításához

A nagy pontosságú nagy forgó indexelő mechanizmus (a forgás ismételhetősége ±0,003°) lehetővé teszi összetett kis motorrotorprofilok egylépéses alakítását (excentricitás ≤0,006 mm), kiküszöbölve a többfolyamatos kézi áthelyezést és 40%-kal csökkentve a gyártás átfutási idejét. A kompakt forgó hajtásrendszer kis rotorméretekhez (Ø30-80mm) van optimalizálva, így stabil működést biztosít nagy sebességű bélyegzés mellett a hét minden napján, 24 órában tartó tömeggyártáshoz.

3. Autóipari minőségű precízió a kis motorok teljesítményéhez

A 6 tengelyes CNC megmunkálás ±0,0008 mm-es pozicionálási pontossággal és a beépített lézeres mérőrendszerekkel ±0,005 mm-es rotor mérettűrést biztosít – ez kritikus a kismotorok forgási stabilitásához (kifutás ≤0,01 mm) és zajcsökkentéshez (≤45 dB). A következetes pontosság kiküszöböli a bélyegzés utáni utómunkálatokat, így 99,5%-ra növeli a termelési hozamot az autóipari kismotoros rotoroknál.

4. Nagy keménységű bevonatos szerszámacél a meghosszabbított élettartam érdekében

Az SKD11-ből (hidegen megmunkált acélból) és DC53-ból (nagyszilárdságú acélból) készült, TiCN bevonattal (keménység ≥64 HRC) készült matricák 750 000+ bélyegzési löketet tesznek lehetővé – ez 2,0-szer hosszabb, mint a szabványos egysoros matricák (375 000 ütés). A TiCN bevonat magas hőmérséklet-állóságot (450°C-ig) és kopásállóságot biztosít, a karbantartási intervallumokat 180 000 löketre növelve (a hagyományos egysoros matricák 80 000-hez képest).

5. Költségoptimalizált kialakítás kismotoros tömeggyártáshoz

A szabványos komponensekkel rendelkező moduláris szerszámszerkezet 25%-kal csökkenti a formafejlesztési ciklust (4-6 hét, szemben az egyedi egysoros szerszámok 6-8 héttel), és 20%-kal csökkenti a karbantartási költségeket. A szerszám kompatibilis az alacsony költségű, nem szemcseorientált (NGO) szilíciumos acéllal (0,25-0,4 mm vastagság), amelyet általában az autóipari kismotorokban használnak, kiegyensúlyozva a pontosságot és a tömeggyártás gyártási költségeit.

6. Teljes kompatibilitás az autóipari kismotor-gyártási szabványokkal

Megfelel az IATF 16949:2016 autóipari minőségi szabványoknak, és teljes mértékben kompatibilis az automatizált anyagadagoló, halmozási és nyomonkövetési rendszerekkel (lézeres jelölés integráció). A szerszám támogatja az összes általános kismotor-rotorméretet (Ø30-80 mm) és anyagvastagságot (0,25-0,4 mm), megfelelve a globális autóipari kismotor-gyártók követelményeinek (EU REACH, US EPA, Kína GB/T).

Műszaki előírások

Alkalmazási forgatókönyvek

A Deaote kétsoros, nagy forgó, progresszív, autóipari kismotoros forgórészét a globális autóipari kismotor-gyártók számára tervezték különböző ágazatokban:

● Interior Automotive Small Motors: Mass production of 0.1-2kW rotor components for window lift, seat adjustment, sunroof, and mirror adjustment small motors

● Külső autóipari kismotorok: 2-5 kW-os rotor alkatrészek gyártása ablaktörlőhöz, hűtőventilátorhoz és fényszóró-beállító kismotorokhoz

● Haszonjármű-kismotorok: A rotor alkatrészek egyedi bélyegzése teherautó/busz ajtózárhoz, légkondicionálóhoz és hidraulikus szivattyús kismotorokhoz

● OEM autóipari kismotorgyártás: egyedi szerszámmegoldások globális autóipari kismotor-gyártóknak (Bosch, DENSO, Valeo, Mabuchi) márkaspecifikus gyártáshoz
