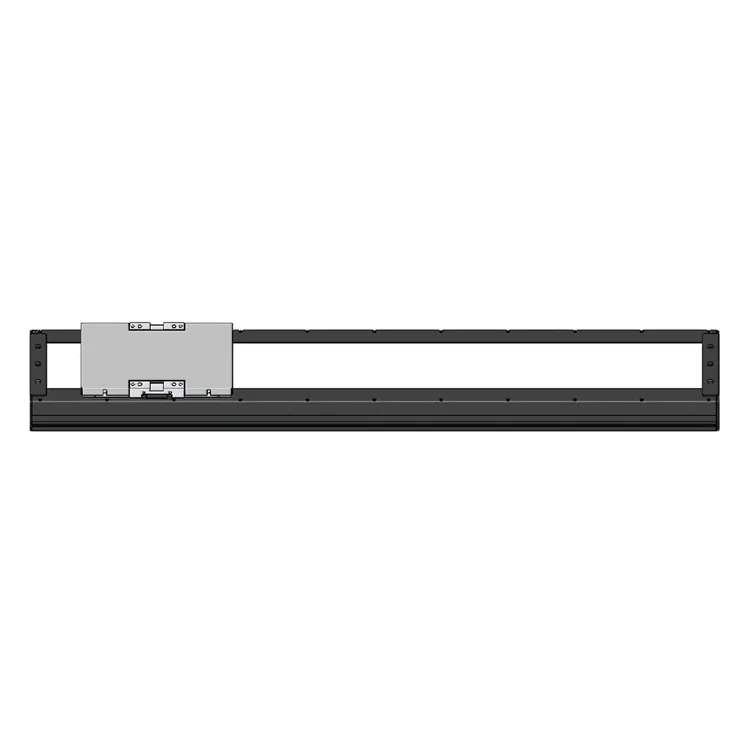

Teljesen zárt lineáris motormodul

A Deaote precíziós mozgású alkatrészek gyártásában szerzett több mint 15 éves szakértelmére épülő, teljesen zárt lineáris motormodulunk kiküszöböli a nyitott típusú modulok gyakori meghibásodási pontjait (szennyeződés okozta kopás, jeladó károsodás, vezetősín korrózió) nagy törmelékes környezetben, például CNC megmunkáló központokban, fém- és élelmiszer-feldolgozó berendezésekben. A hermetikus tömítési kialakítás egyenletes teljesítményt biztosít -20 ℃ és 85 ℃ közötti hőmérsékleten és 95%-os páratartalomig (nem kondenzálódik), így ideális beltéri gyári padlókhoz és félig kültéri ipari környezetben is.

Az ISO 9001:2015 minőségi szabványok szerint gyártott, teljesen zárt lineáris motormodul önkenő vezetősín-rendszerrel, korróziógátló kemény eloxált házzal és megerősített kábeltömszelencével rendelkezik a hosszú távú megbízhatóság érdekében. Kompatibilis az ipari szabványos mozgásvezérlőkkel (Siemens, Beckhoff, Mitsubishi) és kommunikációs protokollokkal (EtherCAT, Modbus), zökkenőmentesen integrálódik a durva környezeti automatizálási rendszerekbe, akár 60%-kal csökkentve a nem tervezett állásidőt a nyílt típusú lineáris motormodulokhoz képest.

Termék sorozat

DT-LM-FE1 sorozat (precíziós fókusz)

IP67 védelem, ±1 μm ismétlési pontosság, 1-2m utazási hatótáv, 2m/s max sebesség. Ideális precíziós megmunkáló központokhoz, elektronikai alkatrészek összeszereléséhez poros környezetben.

DT-LM-FE2 sorozat (nagy sebességű fókusz)

IP67 védettség, ±1,5 μm ismétlési pontosság, 1-5 m hatótávolság, 3 m/s max sebesség. Alkalmas nagy áteresztőképességű autóipari gyártósorokhoz, folyadékexpozíciós csomagolóberendezésekhez.

DT-LM-FE-Chem sorozat (vegyszerálló)

IP68-as védelem, vegyszerálló PTFE bevonat, ±2μm ismétlési pontosság, 1-3m hatótávolság. Vegyi feldolgozásra, élelmiszer/italgyártásra, gyógyszergyártásra tervezték.

Alapvető előnyei

1. IP67/IP68 teljes burkolat a zord környezetvédelem érdekében

A teljesen zárt alumíniumötvözet ház kétrétegű labirintus tömítésekkel és poliuretán kaparókkal IP67 (porálló, 1 m mélységig vízálló) vagy IP68 (állandó vízbemerülés) védettséget biztosít. Ez 100%-ban megakadályozza a porrészecskék (≥0,1 μm), fémforgácsok, hűtőfolyadékok és vegyi kifröccsenések bejutását a belső mozgási alkatrészekbe, kiküszöbölve a szennyeződésből eredő hibákat megmunkálási és ipari környezetben.

2. Szennyezett környezetben fenntartott szub-mikron pontosság

Az integrált, nagy felbontású lineáris kódolók (1 nm-es felbontás) lezárt olvasófejjel ±1 μm-es ismétlődő pozicionálási pontosságot biztosítanak – még nagy törmelékes környezetben is. Az érintésmentes lineáris motorhajtás kiküszöböli a mechanikai kopást, egyenletes pontosságot biztosítva 100 000+ működési cikluson keresztül kalibrálás vagy beállítás nélkül.

3. Alacsony karbantartási igény és hosszú élettartam

Az önkenő lineáris vezetősínek (PTFE bevonat) és a tömített zsírtartályok szükségtelenné teszik a gyakori kenést (a karbantartási intervallum 12 hónapra meghosszabbodik, szemben a nyitott típusú modulok 1 hónapjával). A korróziógátló burkolat és a belső alkatrészek ≥5 év élettartamot biztosítanak zord környezetben, 70%-kal csökkentve a karbantartási költségeket.

4. Nagy sebesség és nagy terhelhetőség

A teljesen zárt kialakítás ellenére az optimalizált légáramlási csatornák és a hőelvezető bordák nagy sebességű működést (akár 3 m/s) és nagy teherbírást (300 kg-ig) biztosítanak. A merev burkolat a szerkezeti stabilitást is növeli, minimálisra csökkenti a dinamikus terhelések alatti elhajlást (akár 2 g-os gyorsulás) nagy igénybevételű ipari alkalmazásokhoz.

5. Testreszabható speciális, durva környezetekhez

Teljesen testreszabható a burkolat anyaga (rozsdamentes acél opció élelmiszerekhez/gyógyszerekhez), bevonat (PTFE vegyszerálló, antisztatikus), hatótávolság (1-5 m) és védelmi fokozat (IP67/IP68). Az opcionális funkciók közé tartozik a fűtött burkolat (alacsony hőmérsékletű környezethez) és a robbanásbiztos kialakítás (veszélyes területekhez).

6. Egyszerű integráció és csökkentett állásidő

Drop-in cserekonstrukció kompatibilis a szabványos nyílt típusú lineáris modul szerelési méretekkel, lehetővé téve a zökkenőmentes utólagos beépítést a meglévő automatizálási rendszerekbe. A gyorskioldó burkolatok leegyszerűsítik az ellenőrzést és a karbantartást (≤30 perc a rutinellenőrzéseknél), 60%-kal csökkentve a nem tervezett állásidőt a hagyományos zárt modulokhoz képest.

Műszaki előírások

Alkalmazási forgatókönyvek

A Deaote teljesen zárt lineáris motormodulját a globális ipari szektorok zord környezeti automatizálására tervezték:

● CNC megmunkálás és fémgyártás: CNC maró/esztergaközpontok, fémbélyegző sorok, lézervágó gépek (forgács/hűtőfolyadék expozíció)

● Gépjárműgyártás: fehér karosszéria-összeszerelés, fényezőműhely-automatizálás, hajtáslánc-alkatrészek megmunkálása (por/kémiai expozíció)

● Élelmiszer- és italgyártás: csomagolósorok, töltőberendezések, élelmiszer-feldolgozó gépek (víz/tisztító vegyszerek expozíciója)

● Vegyi és gyógyszerészeti: Vegyi feldolgozó berendezések, gyógyszergyártó sorok, tiszta hely (CIP) rendszerek (korrozív vegyi expozíció)

● Nehézipar és logisztika: Bányászati ​​berendezések automatizálása, kikötői rakománykezelés, építőipari gépek vezérlése (por/nedvesség expozíció)

Deaote-ról

Teljesen zárt lineáris motormodulunkat a speciális, durva környezeti mozgásokkal foglalkozó K+F laboratóriumunkban fejlesztettük ki, fejlett tömítési technológiát, korrózióálló anyagokat és precíziós kalibrációt használva, hogy megbízható teljesítményt érjünk el porral, folyadékkal és vegyszerekkel terhelt környezetben. Teljes körű testreszabási szolgáltatásokat nyújtunk – a burkolattervezéstől és az anyagválasztástól a helyszíni telepítésig és a globális műszaki támogatásig –, biztosítva, hogy megoldásaink megfeleljenek a durva környezetű automatizálási rendszerek egyedi követelményeinek.

A „Megbízhatóság zord környezetben, pontosság a mozgásban” mellett elkötelezett Deaote éves bevételének 18%-át K+F-be fekteti a következő generációs zárt mozgási megoldások kifejlesztésére. ISO 9001:2015 tanúsítvánnyal rendelkező gyártóüzemünk és globális szervizhálózatunk gyors válaszidőt (≤48 óra) és helyi műszaki támogatást biztosít, így világszerte megbízható partnerek vagyunk a zord környezetben működő automatizált gyártósorok gyártói számára.
