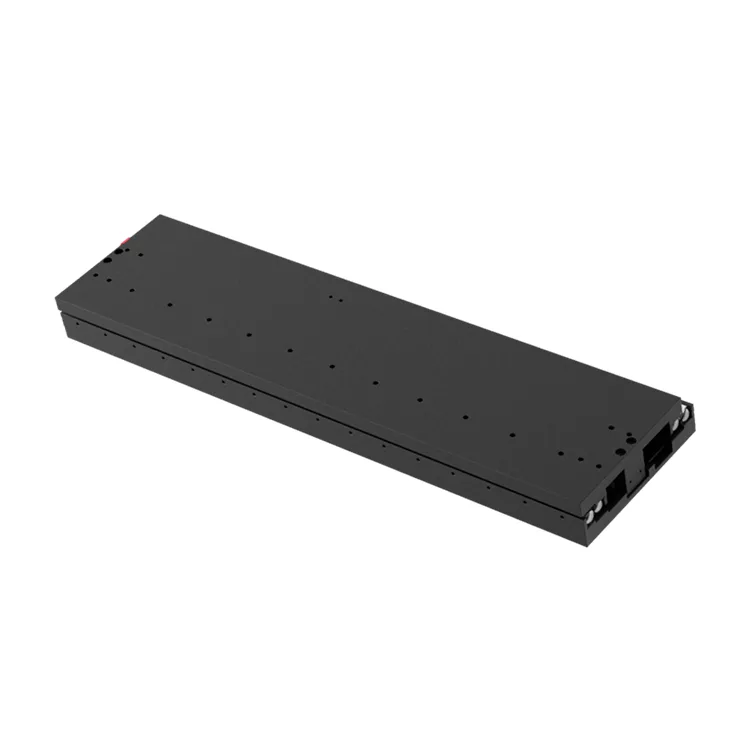

Ultra vékony kisfeszültségű modul

Az ultravékony kisfeszültségű modult úgy tervezték, hogy megfeleljen a szűk beépítésű környezet kihívásainak – beleértve a hordozható orvosi eszközöket, a fogyasztói elektronikát és a kompakt automatizálási berendezéseket –, ez a modul ultravékony profillal (10-15 mm vastagság), 12/24 V DC alacsony feszültségű működéssel és könnyű alumíniumötvözet szerkezettel (≤ 0,8 kg/m) rendelkezik, anélkül, hogy a precizitást vagy a tartósságot kockáztatná.

A Deaote több mint 15 éves precíziós mozgáskomponens-szakértelmére épülő ultravékony alacsony feszültségű modul mikro golyós csavarhajtásokat, nagy hatékonyságú kefe nélküli egyenáramú motorokat és önkenő lineáris vezetősíneket integrál, hogy megbízható teljesítményt nyújtson akkumulátoros vagy alacsony feszültségű rendszerekben. Testreszabható utazási tartományaival (50 mm-től 1000 mm-ig), terhelhetőségével (1 kg-tól 50 kg-ig) és alacsony energiafogyasztásával (≤5 W teljes terhelésnél) olyan alkalmazásokhoz optimalizálták, ahol a hely, a súly és az energiahatékonyság kritikus fontosságú – az orvosi diagnosztikai berendezésektől az intelligens otthon automatizálási eszközökig.

Az ISO 9001:2015 minőségi szabványok szerint gyártott kisfeszültségű modul IP54 por-/vízállósággal, korróziógátló felületkezeléssel és csendes működéssel (≤45 dB) rendelkezik, hogy megfeleljen a fogyasztói és orvosi eszközipar szigorú követelményeinek. Kompatibilis a szabványos kisfeszültségű vezérlőrendszerekkel (PWM, PLC, Arduino/Raspberry Pi), lehetővé teszi a zökkenőmentes integrációt a kompakt berendezéstervekbe, csökkentve a teljes termékméretet és az energiafogyasztást, miközben megőrzi az ipari szintű pontosságot (±0,05 mm-es ismétlési pozicionálási pontosság).

Termék sorozat

DT-UT10 sorozat (10 mm-es profil)

Ultravékony, 10 mm-es vastagság extrém helyszűkülethez, 12 V DC működés, 10 kg-ig terjedő terhelhetőség. Ideális hordható orvosi eszközökhöz, kompakt fogyasztói elektronikához és mikroautomatizálási rendszerekhez.

DT-UT15 sorozat (15 mm-es profil)

Kiegyensúlyozott vékony profil (15 mm) megnövelt teherbírással (akár 50 kg), 24 V DC működéssel. Hordozható diagnosztikai berendezésekhez, intelligens bútorokhoz és kompakt ipari automatizáláshoz használható.

DT-UT-LB sorozat (elemes)

Akkumulátoros működésre (8-36V DC), ultraalacsony energiafogyasztásra (≤3W készenlét) optimalizálva, beépített energiatakarékos üzemmóddal. Tökéletes vezeték nélküli/hordozható eszközökhöz (pl. mobil orvosi szkennerek, kültéri felügyeleti berendezések).

Alapvető előnyei

1. Ultra-vékony és könnyű kivitel

Akár 10 mm-es profilvastagság (DT-UT10 sorozat) és méterenként ≤0,8 kg tömeg, lehetővé téve az ultrakompakt berendezésekbe történő integrálást, ahol a hagyományos lineáris modulok nem férnek el. A nagy szilárdságú alumíniumötvözet keret biztosítja a szerkezeti merevséget, miközben minimálisra csökkenti a termék teljes tömegét (30%-kal könnyebb, mint a hagyományos vékony modulok).

2. Alacsony feszültségű és energiahatékony működés

A 12/24V DC alacsony feszültségű működés szükségtelenné teszi a nagyfeszültségű tápegységeket, csökkentve a biztonsági kockázatokat és az akkumulátoros rendszerekkel való kompatibilitási problémákat. Az ultraalacsony energiafogyasztás (≤5 W teljes terhelésnél, ≤0,5 W készenléti állapot) akár 40%-kal meghosszabbítja az akkumulátor élettartamát a szabványos lineáris modulokhoz képest, ami kritikus a hordozható/vezeték nélküli eszközöknél.

3. Pontosság és megbízhatóság kompakt formában

A mikroprecíziós golyóscsavar-meghajtás és a zárt hurkú visszacsatolás ±0,05 mm-es ismétlődő pozicionálási pontosságot biztosít, amely megfelel az ipari szintű precizitási követelményeknek, keskeny formában. Az önkenő vezetősínek és a tömített kialakítás gondoskodnak a karbantartásmentes működésről ≥10 000 ciklusig zord környezetben.

4. Csendes és fogyasztóbarát működés

Az optimalizált mechanikai kialakítás és a zajcsillapító alkatrészek ≤45 dB-re csökkentik a működési zajt (halkabb, mint egy könyvtár), így alkalmas fogyasztói elektronikai cikkekhez, orvosi eszközökhöz és beltéri automatizálási rendszerekhez, ahol a zaj kritikus tényező.

5. Egyszerű integráció és testreszabás

A szabványos rögzítési furatok és a kompakt alapterület lehetővé teszik a meglévő miniatürizált mozgásrendszerek beilleszthető cseréjét. A személyre szabható utazási tartományok (50 mm-től 1000 mm-ig), a lökethatárok és a vezérlő interfészek (PWM, analóg, digitális) további tervezési költségek nélkül megfelelnek az adott berendezés tervezési követelményeinek.

6. Ipari minőségű tartósság fogyasztói alkalmazásokhoz

Az IP54 por- és vízállóság, az üzemi hőmérséklet-tartomány (-20 ℃ és 70 ℃) és a korróziógátló kemény eloxálás megbízható teljesítményt biztosít a legkülönbözőbb környezetben – az orvosi tisztaterektől a kültéri ipari körülményekig. MTBF ≥15 000 óra normál működés mellett, megfelel a fogyasztói termékekre vonatkozó ipari tartóssági szabványoknak.

Műszaki előírások

≤15mm profilvastagság 12/24V DC alacsony feszültség ≤5W teljesítmény

Fogyasztás ±0,05 mm Ismétlési pontosságKönnyű (≤0,8 kg/m)

Alkalmazási forgatókönyvek

A Deaote ultravékony kisfeszültségű moduljait szűk helyszűkű, kis fogyasztású alkalmazásokhoz tervezték a fogyasztói, orvosi és ipari szektorokban:

● Orvosi eszközök: hordozható diagnosztikai berendezések (ultrahang szkennerek), hordható orvosi eszközök, gyógyszeradagoló rendszerek, laboratóriumi mikroautomatizálás

● Szórakoztató elektronika: intelligens otthon automatizálás (kompakt lineáris működtető elemek intelligens bútorokhoz), hordható eszközök, miniatürizált robotika, VR/AR berendezések

● Ipari automatizálás: Kompakt felszedő és elhelyező rendszerek, mikro-összeszerelő berendezések, kisméretű ellenőrző eszközök, akkumulátoros mobil robotok

● Autóipar és űrhajózás: Járműbe épített kompakt mozgásrendszerek (ülésállítás, infotainment), könnyű repülőgép-űrműszerek, drónok hasznos teher pozicionálása

● IoT és vezeték nélküli eszközök: elemes távfelügyeleti berendezések, kültéri érzékelők pozicionálása, vezeték nélküli ipari IoT-eszközök

Deaote-ról

Ultravékony kisfeszültségű moduljainkat speciális mikromozgásos K+F laborunkban fejlesztettük ki, fejlett CNC mikromegmunkálási és precíziós összeszerelési technológiákat használva, hogy iparágvezető vékony profilokat érjünk el a teljesítmény feláldozása nélkül. Teljes körű testreszabási szolgáltatásokat nyújtunk – a modultervezéstől és prototípus-készítéstől a tömeggyártásig és a globális műszaki támogatásig – biztosítva, hogy megoldásaink megfeleljenek nemzetközi ügyfeleink egyedi miniatürizálási követelményeinek.

A "Precision in Miniature, Efficiency in Motion" mellett elkötelezett Deaote éves bevételének 18%-át K+F-be fekteti a következő generációs kisfeszültségű mozgási megoldások kifejlesztésére. ISO 9001:2015 tanúsítvánnyal rendelkező gyártóüzemünk és globális szervizhálózatunk gyors válaszidőt (≤48 óra) és helyi műszaki támogatást biztosít, így megbízható partnerek vagyunk a kompakt, energiahatékony berendezések gyártói számára világszerte.
