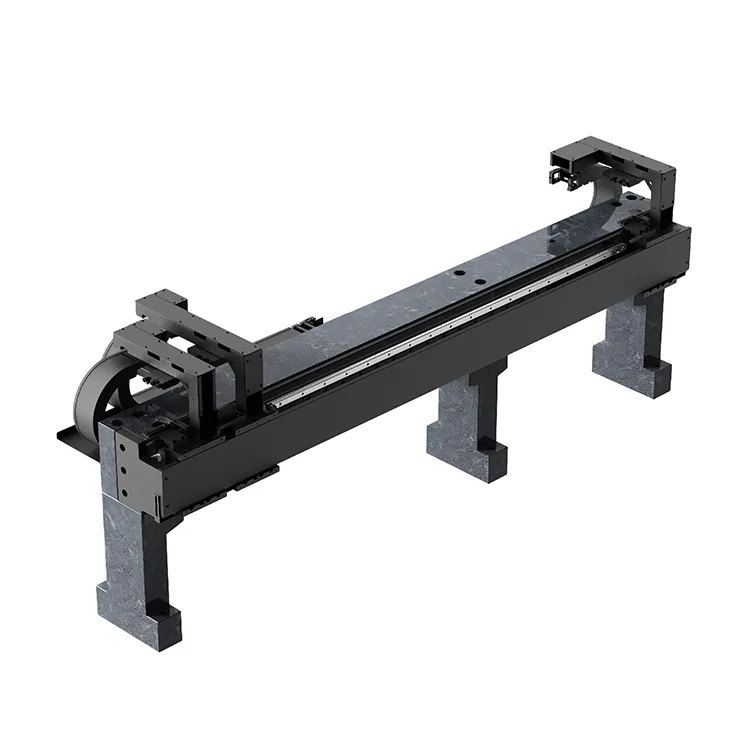

Három mozgás almodul

Úgy tervezték, hogy helyettesítse a három mozgásos almodult a kompakt gyártósorokon – beleértve a félvezető lapka-feldolgozást, az LCD/OLED panelek ellenőrzését és a nagy sebességű elektronikus alkatrészek összeszerelését –, ez a modul három független lineáris motormozgatót integrál nagy felbontású kódolókkal, hogy szubmikronos pontosságot biztosítson minden mozgató számára, miközben lehetővé teszi a rugalmas szinkron vagy aszinkron mozgásvezérlést.

A Deaote több mint 15 éves precíziós mozgású alkatrészek gyártásában szerzett tapasztalatára épülő hárommozgatós modulunk kiküszöböli a több párhuzamos lineáris fokozat szükségességét, akár 40%-kal csökkenti a berendezés lábnyomát, és leegyszerűsíti a rendszerintegrációt. Mindegyik mozgató független szervovezérléssel, nulla holtjátékkal és állítható sebességgel/gyorsulással (0-3 m/s) rendelkezik, így ideális a nagy áteresztőképességű, többlépcsős folyamatokhoz, mint például a 300 mm-es lapkakezelés (betöltés → feldolgozás → kirakodás), az LCD-panel többpozíciós ellenőrzése és az autóalkatrész-összeszerelő sorok.

Az ISO 9001:2015 minőségi szabványok szerint gyártott hárommozgatós modul IP65 por-/vízállósággal, interferencia-ellenálló elektromágneses árnyékolással és zárt kábelkezelő rendszerrel rendelkezik, hogy megbízható teljesítményt biztosítson zord ipari környezetben. Kompatibilis az iparági szabványos mozgásvezérlőkkel (Siemens, Beckhoff, Yaskawa) és kommunikációs protokollokkal (EtherCAT, PROFINET), lehetővé teszi a zökkenőmentes integrációt a többállomásos automatizált gyártósorokba, akár 50%-kal javítva a berendezés általános hatékonyságát (OEE) a hagyományos többmodulos beállításokhoz képest.

Termék sorozat

DT-LM-TM1 sorozat (precíziós fókusz)

3 független mozgató ±1μm ismétlési pontossággal mozgatónként, 1-2m mozgási tartomány, 2m/s max sebesség. Ideális félvezető lapkák feldolgozásához, mikroelektronikai alkatrészek összeszereléséhez, precíziós ellenőrző rendszerekhez.

DT-LM-TM2 sorozat (nagy sebességű fókusz)

3 nagysebességű mozgató 3m/s max sebességgel, ±1,5μm ismétlési pontossággal, 1-4m hatótávolsággal. Alkalmas nagy áteresztőképességű LCD/OLED panelek ellenőrzésére, automatizált válogatórendszerekre, akkumulátorcellák összeszerelésére.

DT-LM-TM-HD sorozat (nehéz teherbírású)

3 nagy teherbírású mozgató 150 kg teherbírással mozgatónként, ±2 μm ismétlési pontossággal, 1-3 méteres hatótávolsággal. Autóipari alkatrészek összeszereléséhez, nehéz anyagmozgatáshoz, nagy formátumú 3D nyomtatáshoz tervezték.

Alapvető előnyei

1. Három független mozgató precíziós vezérléssel

A Three motion almodulok mindegyike független szervovezérléssel és nagy felbontású lineáris kódolókkal (1 nm-es felbontás) rendelkezik, amelyek ±1 μm-es ismétlődő pozicionálási pontosságot biztosítanak mozgatónként – biztosítva a következetes pontosságot minden többállomásos folyamatban. A mozgatók zavartalanul működhetnek, még a maximális hatótávolságon (1-4 m) is, kiküszöbölve az osztott sínű ​​mozgási rendszerekben szokásos helyzeteltolódást.

2. Rugalmas szinkron/aszinkron mozgás

Támogatja a szinkron mozgást (mind a 3 mozgató ugyanazzal a sebességgel/pozícióval mozog a kötegelt feldolgozáshoz) és az aszinkron mozgást (mindegyik mozgató független sebességgel/pozícióval működik többlépcsős folyamatokhoz). Ez a rugalmasság csökkenti a berendezések bonyolultságát, és lehetővé teszi a gyors újrakonfigurálást a különböző gyártási feladatokhoz – ez kritikus a rugalmas gyártási rendszerek (FMS) számára.

3. Helytakarékos és költséghatékony tervezés

A három mozgású almodul egyetlen vezetősínre történő integrálása 40%-kal csökkenti a berendezés lábnyomát a három különálló lineáris modulhoz képest, így optimalizálja a gyári alapterület-kihasználást. Kevesebb alkatrész (egykeret, megosztott tápegység) 30%-kal csökkenti a teljes rendszerköltséget, miközben leegyszerűsíti a karbantartást és csökkenti az állásidőt.

4. Nagy sebesség és nagy áteresztőképesség

A lineáris motoros közvetlen hajtású kialakítás akár 3 m/s maximális sebességet tesz lehetővé mozgatónként, gyors (2g) gyorsulással, így a többállomásos folyamatok ciklusideje akár 50%-kal is csökkenthető a golyós csavarhajtású, többmodulos elrendezésekhez képest. A nulla holtjáték és a kopásmentes egyenletes, nagy sebességű teljesítményt biztosít több millió cikluson keresztül.

5. Testreszabható mozgásprofilok

Az utazási tartomány (1-4 m), a mozgató teherbírása (mozgatónként 50-150 kg), a sebesség/gyorsulási paraméterek és a mozgási profilok (trapéz alakú, S-görbe) teljes testreszabása a többállomásos automatizálási követelményeknek megfelelően. A moduláris felépítés lehetővé teszi a mozgatóelemek egyszerű hozzáadását/eltávolítását a gyártósor jövőbeli frissítéséhez.

6. Ipari szintű megbízhatóság a folyamatos működéshez

Az IP65 védelmi fokozat, az üzemi hőmérséklet-tartomány (-10 ℃ és 80 ℃) és a korróziógátló kemény eloxálás megbízható teljesítményt biztosít poros, párás vagy magas hőmérsékletű ipari környezetben. MTBF ≥30 000 óra folyamatos működés mellett, ami 5 év alatt 25%-kal csökkenti a teljes birtoklási költséget (TCO) a hagyományos többmodulos rendszerekhez képest.

Műszaki előírások

Alkalmazási forgatókönyvek

A Deaote három mozgási almodulját a nagy áteresztőképességű többállomásos automatizálásra tervezték a globálisan gyorsan növekvő ágazatokban:

● Félvezető és elektronika: 300 mm-es lapka betöltés/feldolgozás/kirakodás, mikrochip csomagolás, PCB többpozíciós fúrás/tesztelés

● Kijelző gyártása: 10,5G LCD/OLED panel többpontos ellenőrzés, érintőképernyő összeszerelés, háttérvilágítás modul pozicionálás

● Autóipar és repülőgépipar: Autóipari alkatrészek többlépcsős összeszerelése, repülőgép-alkatrészek precíziós megmunkálása, akkumulátorcellák egymásra rakása

● Orvosi és gyógyszerészeti: Orvosi eszközök többállomásos összeszerelése, gyógyszercsomagoló sorok, laboratóriumi automatizálási rendszerek

● Logisztika és válogatás: nagy sebességű csomagválogatás, automatizált raktári komissiózás, elektronikus alkatrészválogató rendszerek

Deaote-ról

A Suzhou Deaote Precision Mold Co., Ltd. a precíziós mozgó alkatrészek kutatás-fejlesztésére, gyártására és értékesítésére szakosodott vezető csúcstechnológiai vállalkozás – a többmozgású lineáris modulokra összpontosítva a globális ipari automatizálási piacokon. Több mint 15 éves precíziós öntőforma- és mozgórendszer-tervezési tapasztalatunkkal Európa, Észak-Amerika, Ázsia és Ausztrália ügyfeleit szolgáljuk ki a félvezető-, elektronikai-, autó- és űrkutatási szektorban.

Három mozgási almoduljainkat a dedikált többtengelyes mozgási K+F laborunkban fejlesztettük ki, fejlett CNC-megmunkálási, lézeres kalibrálási és precíziós összeszerelési technológiákat használva több mozgató független, szubmikronos pontosságú vezérlésére. Teljes körű testreszabási szolgáltatásokat nyújtunk – a modultervezéstől és prototípus-készítéstől a helyszíni telepítésig és a globális műszaki támogatásig – biztosítva, hogy megoldásaink megfeleljenek a többállomásos automatizált gyártósorok egyedi követelményeinek.

„A többtengelyes mozgás pontossága, az automatizálás hatékonysága” mellett elkötelezett Deaote éves bevételének 18%-át K+F-be fekteti a következő generációs többmozgásos mozgási megoldások kifejlesztésére. ISO 9001:2015 tanúsítvánnyal rendelkező gyártóüzemünk és globális szervizhálózatunk gyors válaszidőt (≤48 óra) és helyi műszaki támogatást biztosít, így világszerte megbízható partnerek vagyunk a nagy teljesítményű automatizált gyártósorok gyártói számára.
