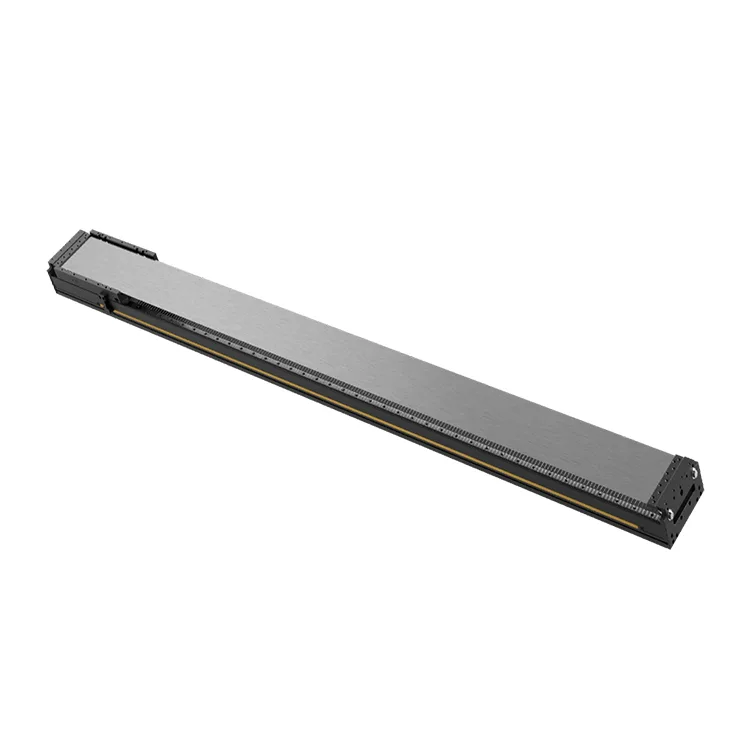

Hosszú löketű lineáris motor modul

A hagyományos golyóscsavaros modulok hosszú távú forgatókönyveinek korlátainak kezelésére tervezték – ideértve a félvezető lapkák kezelését, az LCD/OLED panelek gyártását és a nagy formátumú lézeres feldolgozást –, ez a hosszú löketű lineáris motormodul súrlódásmentes lineáris motorhajtással, merev alumíniumötvözet vázzal és nagy felbontású lineáris kódolóval rendelkezik, amely 1 mm-től 6 mm-es utazási pontosságot biztosít.

A Deaote több mint 15 éves, precíziós mozgású alkatrészek gyártásában szerzett szakértelmére épülő hosszú löketű lineáris motormoduljaink kiküszöbölik a mechanikai átviteli veszteségeket (nulla holtjáték, kopásmentes), és folyamatos, nagy sebességű működést tesznek lehetővé (akár 5 m/s) minimális vibráció mellett (≤0,1g). A moduláris felépítés támogatja az egyedi utazási hosszokat (1 m-től 6 m-ig) és a terhelhetőséget (50 kg-tól 500 kg-ig), így ideális olyan nagy teljesítményű automatizálási rendszerekhez, mint a 10,5 G LCD ellenőrző vonalak, nagy felületű akkumulátor-elektróda bevonat és nagy teherbírású anyagmozgatás az autógyártásban.

Az ISO 9001:2015 minőségi szabványok szerint gyártott hosszú löketű lineáris motormodul IP65 por-/vízállósággal, hőmérséklet-stabilizált alkatrészekkel és zárt kábelkezelő rendszerrel rendelkezik, hogy megbízható teljesítményt biztosítson a kemény ipari környezetben. Kompatibilis az ipari szabványos mozgásvezérlőkkel (Siemens, Mitsubishi, Beckhoff) és kommunikációs protokollokkal (EtherCAT, Modbus), lehetővé teszi a zökkenőmentes integrációt a nagyszabású automatizált gyártósorokba, csökkentve az állásidőt és akár 30%-kal javítva a berendezés általános hatékonyságát (OEE) a hagyományos, hosszú távú mozgási rendszerekhez képest.

Termék sorozat

DT-LM-LS1 sorozat (1-3M Travel)

Középkategóriás hosszú löket (1-3m) precíziós alkalmazásokhoz optimalizálva (±1μm ismétlési pontosság), 2m/s maximális sebesség, 200kg-ig terjedő teherbírás. Ideális félvezető lapka kezelésére, kis formátumú LCD-gyártásra.

DT-LM-LS2 sorozat (3-6M utazás)

Bővített hosszú löket (3-6m) nagyméretű automatizáláshoz, 5m/s max sebesség, 500kg teherbírás. Alkalmas 10,5G LCD ellenőrzéshez, nagy felületű lézervágáshoz, autókarosszéria összeszereléshez.

DT-LM-LS-HD sorozat (nehéz teherbírású)

Nagy teherbírású, hosszú löketű modul (1-4 m-es út), 800 kg-ig terjedő teherbírás, ±2μm ismétlési pontosság. Nehéz anyagmozgatáshoz, nagyméretű 3D nyomtatáshoz és repülőgép-alkatrészek megmunkálásához tervezték.

Alapvető előnyei

1. Megnövelt utazási hatótáv, kompromisszumok nélküli pontossággal

1 m-től 6 m-ig terjedő úthossz ±1 μm-es ismétlési pozicionálási pontossággal (DT-LM-LS1) és ±2 μm nagy teherbírású modelleknél – ipari szintű pontosság érhető el még a maximális lökethossz mellett is. A nagy felbontású lineáris kódolók (1 nm-es felbontás) és az aktív rezgéscsillapítás kiküszöböli a pozíciósodródást nagy távolságú mozgás során.

2. Közvetlen meghajtás a nagy sebességhez és nulla holtjátékhoz

A lineáris motor közvetlen meghajtású kialakítása kiküszöböli a mechanikus erőátviteli alkatrészeket (golyós csavarok, szíjak), így nulla holtjátékot, nulla kopást és akár 5 m/s maximális sebességet ér el. A sebességváltó-alkatrészek rendszeres karbantartásának hiánya 40%-kal csökkenti az állásidőt a golyóscsavaros, hosszú löketű modulokhoz képest.

3. Nagy merevség és terhelhetőség

A megerősített alumíniumötvözet váz kettős lineáris vezetősínekkel kivételes merevséget (≥200N/μm) és 800 kg-ig terjedő teherbírást (DT-LM-LS-HD) biztosít. A minimális elhajlás nagy terhelés mellett egyenletes pontosságot biztosít a teljes mozgási tartományban – ez kritikus fontosságú a nagyméretű megmunkálásnál és az anyagmozgatásnál.

4. Alacsony vibráció és csendes működés

Az optimalizált motortekercselés és a léghűtéses hőleadás ≤0,1 g-ra csökkenti a működési vibrációt és ≤60 dB-re (1 m távolságra) a zajt. Ez a stabilitás elengedhetetlen a nagy pontosságú alkalmazásokhoz, mint például a félvezető lapkafeldolgozás és a lézeres mikromegmunkálás.

5. Testreszabható és méretezhető kialakítás

Az utazási hossz (1-6 m), a kódoló felbontás (1 nm-től 10 μm), a motorteljesítmény és a szerelési konfiguráció teljes testreszabása a nagyszabású automatizálási követelményeknek megfelelően. A moduláris komponensek lehetővé teszik az utazási tartomány egyszerű bővítését anélkül, hogy a teljes mozgási rendszert újraterveznék.

6. Ipari szintű megbízhatóság a hosszú távú működéshez

Az IP65 védelmi fokozat, az üzemi hőmérséklet-tartomány (-10 ℃ és 80 ℃) és a korróziógátló kemény eloxálás megbízható teljesítményt biztosít poros, párás vagy magas hőmérsékletű ipari környezetben. MTBF ≥30 000 óra folyamatos működés mellett, ami 5 év alatt 25%-kal csökkenti a teljes birtoklási költséget (TCO).

Műszaki előírások

Alkalmazási forgatókönyvek

A Deaote hosszú löketű lineáris motormoduljait nagy léptékű ipari automatizálásra tervezték a gyorsan növekvő ágazatokban:

● Félvezető és elektronika: 300 mm-es lapkakezelés, 10,5 G LCD/OLED panel ellenőrzés/összeszerelés, nagy felületű PCB fúrás

● Ipari automatizálás: nagy teherbírású anyagmozgatás, nagy formátumú lézervágás/gravírozás, autókarosszéria-összeszerelő sorok

● Energia és akkumulátor: nagy felületű lítium akkumulátor elektróda bevonat, napelem gyártás, üzemanyagcella összeszerelés

● Aerospace & Automotive: űrrepülőgép-alkatrészek megmunkálása, autóipari alvázhegesztés, nagyméretű 3D nyomtatás

● Orvosi és gyógyszerészeti: nagy formátumú orvosi képalkotó berendezések, automatizált gyógyszergyártó sorok, sterilizáló rendszer mozgástengelyei
