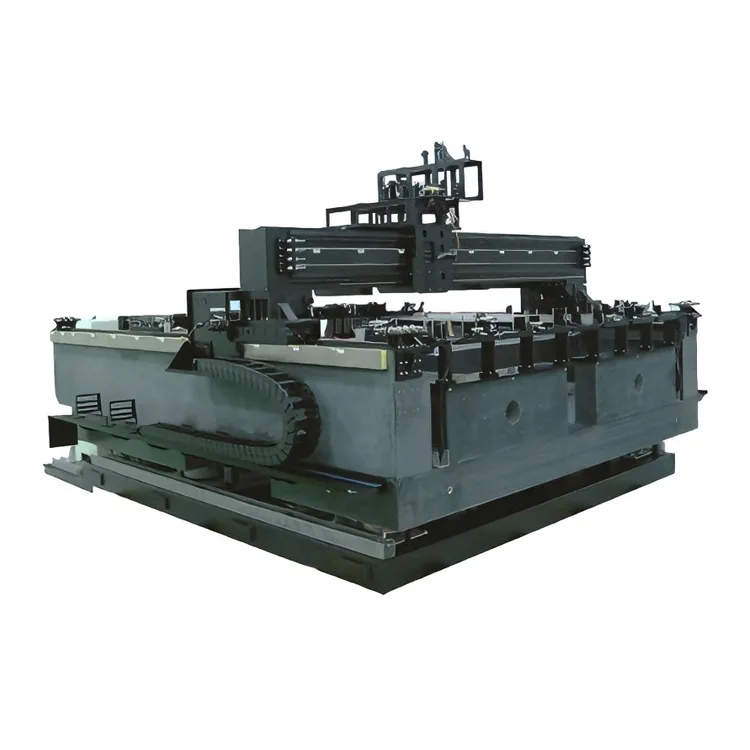

10.5G LCD észlelés és javítás

A Deaote több mint 15 éves precíziós öntőforma és nagyméretű mozgatható alkatrészek gyártásában szerzett tapasztalatára épülő kettős meghajtású kialakítás kiküszöböli az egytengelyes nyomatékdeformációt, és egyenletes mozgást biztosít a teljes 10,5 G LCD érzékelési és javítási felületen (3,37 m × 2,94 m). A platform termikusan stabilizált gránittalppal és aktív rezgéscsillapító rendszerrel rendelkezik, amely megőrzi a pozicionálási pontosságot (±2μm ismételhetőség) még folyamatos, 24 órás működés közben is LCD tisztatéri környezetben (1000-es osztály). Kompatibilis az automatizált optikai ellenőrző (AOI) rendszerekkel, lézeres javítószerszámokkal és látásvezérelt javítórobotokkal, lehetővé teszi a 10,5G LCD gyártósorokba való zökkenőmentes integrációt a panelek hozamának növelése és a selejt arány csökkentése érdekében.

Az ellenőrzési és javítási munkafolyamatokhoz egyaránt optimalizált 10,5 G LCD érzékelés és javítás támogatja a testreszabható utazási tartományokat (X-tengely: 4000 mm-ig, Y-tengely: 3500 mm-ig) és nagy dinamikus teljesítményt (maximális sebesség: 1,2 m/s, gyorsulás: 0,8 G), hogy megfeleljen a tömeges LCD-gyártás átviteli követelményeinek. Moduláris felépítése testreszabott megoldásokat tesz lehetővé – beleértve a Z tengelyű emelőmodulokat a javítószerszám pozicionálásához és a Theta tengely forgását (±0,005° pontosság) a panelek igazításához –, így ideális mozgási mag a 10,5 G-os LCD-panelgyártók számára, akik a minőségellenőrzés javítására és a gyártási költségek csökkentésére törekszenek.

Alapvető előnyei

1. Dual-Drive architektúra a 10,5 G nagyméretű stabilitás érdekében

Az X/Y tengelyeken szimmetrikus kettős lineáris motoros hajtásokkal felszerelt platform kiküszöböli a mozgási ferdeséget és a nyomaték deformációját, ami gyakori az egyhajtású, nagy méretű mozgási rendszerekben. Ez egyenletes sebességet és pozícionálást biztosít a teljes 10,5 G-os LCD-felismerés és -javítás területén ≤5μm/m síkosság-szabályozással – ez kritikus a következetes hibaészlelés és pixeljavítás érdekében a túlméretezett kijelzőfelületeken.

2. Mikron szintű precíziós LCD-ellenőrzés/javítás

Az integrált nagy felbontású lineáris kódolók (0,1 μm felbontás) és a valós idejű pozíciókompenzációs algoritmusok ±2 μm ismétlődő pozicionálási pontosságot és ±5 μm abszolút pontosságot biztosítanak az X/Y tengelyeknél. Ez lehetővé teszi a szubpixelhibák (≤5 μm méret) pontos célzását a 10,5 G LCD-felismerés és -javítás során, csökkentve a hamis észlelési arányt, és megbízható pixeljavítást biztosít (halott pixel, fényes foltok, vonalhibák korrekciója), a szomszédos pixelek károsodása nélkül.

3. Nagy teherbírású és nagy sebességű teljesítmény

A nagy terhelések (≤500 kg) kezelésére tervezték, beleértve a 10,5 G LCD érzékelő- és javítószerszámokat is, a platform 1,2 m/s maximális mozgási sebességet és 0,8 G gyorsulást ér el – kiegyensúlyozva a nagy áteresztőképességet (akár 60 panel/óra) a precíziós javítási munkákhoz szükséges stabilitással. A légcsapágyas vezetőpálya kialakítása kiküszöböli a mechanikai súrlódást, biztosítva a sima mozgást és meghosszabbítja az élettartamot (MTBF ≥25 000 óra).

4. Hőstabil és rezgéscsillapító kialakítás

A természetes gránit alapból (hőtágulási együttható ≤0,5×10⁻⁶/℃) és aktív rezgésszigetelő rendszerrel készült platform minimálisra csökkenti a hőmérséklet-ingadozások (≤0,3μm/℃) és a külső gyári rezgések által okozott pozíciósodródást. Ez a stabilitás egyenletes ellenőrzési/javítási minőséget biztosít a hosszabb gyártási sorozatok során, ami kritikus követelmény a nagy hozamú 10,5 G-os LCD-gyártásnál.

5. Zökkenőmentes integráció az LCD gyártási rendszerekkel

Az iparági szabványos kommunikációs protokollokkal (EtherCAT, PROFINET, Modbus TCP) és LCD gyári MES rendszerekkel kompatibilis platform zökkenőmentesen integrálható az AOI berendezésekkel, lézeres javítóeszközökkel és automatizált anyagmozgató rendszerekkel (AMHS). A Suzhou Deoute teljes mértékben testreszabja a vezérlőfelületeket és a mozgásprofilokat, hogy illeszkedjenek a meglévő 10,5 G LCD gyártósor munkafolyamataihoz, csökkentve az integrációs időt és az állásidőt.

6. Tisztatér és karbantartásbarát kialakítás

A 1000-es osztályú LCD tisztatéri működésre tervezett platform zárt lineáris motorházzal és HEPA-szűrős levegőkeringtetéssel rendelkezik, hogy megakadályozza a részecskeképződést (≤0,1 μm részecskekibocsátás). A kenésmentes légcsapágyazott alkatrészek és a moduláris felépítés csökkenti a karbantartási igényeket, a helyszíni szervizhez pedig gyorsan cserélhető alkatrészek állnak rendelkezésre – minimalizálva a 24 órás LCD gyártósorok gyártási leállását.

Műszaki előírások

Alkalmazási forgatókönyvek

A 10,5 G-os LCD-érzékelők és -javítások gyártására tervezték, kettős meghajtású mozgási platformunkat széles körben használják a következő nagy pontosságú folyamatokban:

● 10,5 G LCD optikai ellenőrzés: A pixelhibák, a polarizátor beállításának és az üveghordozó síkságának automatikus optikai ellenőrzése (AOI) nagy méretű TV-paneleknél

● LCD pixel javítás: Elhalt képpontok, fényes foltok és vonalhibák lézeres javítása a 10,5 G-os LCD paneleken (kompatibilis a COG/FOG kötés korrekciójával)

● Panel élvágás: A felesleges üveg-/hordozóanyag precíziós levágása 10,5 G-os LCD-panelekhez, hogy megfeleljen a végső méretre vonatkozó előírásoknak

● Háttérvilágítási modul beállítása: A háttérvilágítási egységek (BLU) és a LED-tömbök nagy pontosságú pozicionálása a nagyméretű LCD-panelek összeszereléséhez

● Minőségellenőrzési ellenőrzés: A 10,5 G-os LCD-panelek javítás utáni ellenőrzése és érvényesítése az ipari minőségi szabványoknak való megfelelés biztosítása érdekében

Deaote-ról

A Suzhou Deaote Precision Mold Co., Ltd. egy vezető csúcstechnológiai vállalkozás, amely nagyméretű precíziós mozgási platformok, egyedi formák és kijelzőgyártási alkatrészek kutatás-fejlesztésére, gyártására és értékesítésére szakosodott. A precíziós gyártás és a nagyméretű mozgásvezérlés terén szerzett több mint 15 éves tapasztalatunkkal globális ügyfeleket szolgálunk ki az LCD/OLED, a félvezető és az ipari automatizálási szektorban Ázsiában, Európában és Észak-Amerikában.

Ultranagy, kettős meghajtású mozgási platformunk a nagy teherbírású mozgórendszerek tervezésében és a precíziós szerkezeti tervezésben szerzett alapvető kompetenciáinkat kamatoztatja, hogy megbirkózzunk a 10,5 G LCD-gyártás egyedi kihívásaival. Teljes körű megoldásokat kínálunk – az egyedi platformtervezéstől és prototípuskészítéstől a helyszíni telepítésig, kalibrálásig és az élettartamra szóló műszaki támogatásig –, amelyek biztosítják, hogy termékeink megfeleljenek a legszigorúbb ipari szabványoknak a nagyméretű kijelzők gyártásánál a precizitás és a megbízhatóság tekintetében.

A „Precision Drives Progress, Innovation Creates Value” mellett elkötelezett Deaote ISO 9001:2015 tanúsítvánnyal rendelkezik, és éves bevételének 15%-át K+F-be fekteti a következő generációs mozgási megoldások kifejlesztésére a kijelzőipar számára. Globális szervizhálózatunk gyors válaszidőt (≤48 óra) és helyi műszaki támogatást biztosít nemzetközi LCD gyártó ügyfeleink számára.
