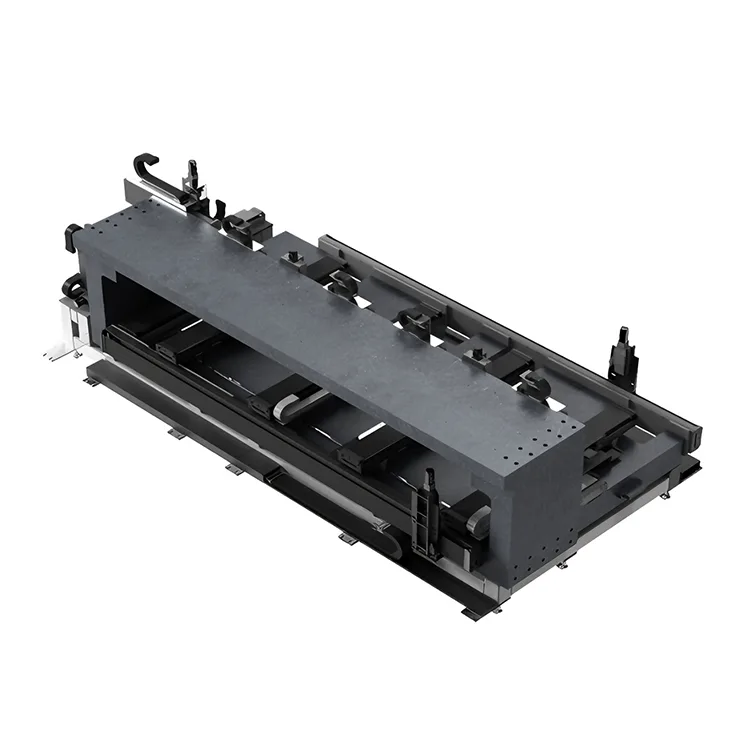

Többtengelyes Precision Motion Platform
A Suzhou Deaote Precision Mold Co., Ltd., amely Suzhou város Wuzhong kerületében található, Jiangsu tartományban, az ipari automatizáláshoz, félvezetőgyártáshoz, orvosi eszközök gyártásához és precíziós mérési alkalmazásokhoz tervezett nagy pontosságú többtengelyes precíziós mozgásplatformok vezető gyártója. A precíziós megmunkálás és a mozgásvezérlő rendszerek integrációja terén szerzett több mint 18 éves szakértelemmel az egyedi tervezésű 2 tengelyes (XY), 3 tengelyes (XYZ), 4 tengelyes (XYZR), 5 tengelyes és 6 tengelyes mozgási platformokra specializálódtunk, amelyek szubmikronos pozicionálási pontosságot és kivételes dinamikus teljesítményt biztosítanak.
Többtengelyes precíziós mozgási platformunk nagy merevségű alumíniumötvözet vagy gránit alapokat, precíziós lineáris vezetőket, nagy teljesítményű szervomotorokat és abszolút optikai kódolókat integrál a ±0,5 µm-es pozicionálási pontosság és a ±0,1 µm ismételhetőség érdekében. Az ipari környezetben, a hét minden napján, 24 órájában történő folyamatos működésre tervezett mozgásplatformjaink moduláris felépítésű, egyszerű integrációval és fejlett mozgásvezérlő algoritmusokkal rendelkeznek, amelyek pontos, megbízható pozicionálást biztosítanak a legigényesebb automatizálási alkalmazások számára.
● Egyedi 2-6 tengelyes mozgásfokozatok az Ön pontos alkalmazási követelményeinek és CAD-specifikációinak megfelelően
● Szubmikronos pozicionálási pontosság (±0,5 µm) nanométer szintű ismételhetőséggel (± 0,1 µm) a kritikus precíziós alkalmazásokhoz
● Moduláris kialakítás cserélhető alkatrészekkel az egyszerű testreszabás és karbantartás érdekében
● Fejlett mozgásvezérlő algoritmusok antivibrációs technológiával a rendkívül stabil pozicionálás érdekében
● ISO 9001:2015 tanúsítvánnyal rendelkező gyártás teljes minőség-ellenőrzéssel és nyomon követhetőséggel
Főbb jellemzők és alapvető előnyök
Nagy merevségű mechanikai kialakítás
Többtengelyes precíziós mozgási platformunk nagy szilárdságú alumíniumötvözet (6061-T6) vagy gránit alappal rendelkezik a kivételes szerkezeti merevség és a minimális termikus deformáció érdekében. A moduláris felépítés lehetővé teszi a 2-6 tengelyes rendszerek egyszerű konfigurálását, míg a precíziós megmunkálású alkatrészek párhuzamosságot és merőlegességet biztosítanak 5 ívmásodpercen belül az optimális mozgási pontosság érdekében.
Fejlett mozgásvezérlő rendszer
Nagy teljesítményű szervomotorokkal, precíziós golyóscsavarokkal vagy lineáris motorokkal és abszolút optikai kódolókkal (1 nm felbontású) integrálva többtengelyes fokozataink sima, precíz mozgást biztosítanak szubmikronos pontossággal. A szabadalmaztatott mozgásvezérlő szoftver útoptimalizálást, rezgéselnyomást és valós idejű hibakompenzációs algoritmusokat tartalmaz.
Ipari szintű megbízhatóság
Minden többtengelyes precíziós mozgási platform 24 órás ipari környezetben való működésre készült, IP65-ös védettséggel, zárt lineáris vezetőkkel és magas hőmérsékletnek ellenálló alkatrészekkel. A robusztus kialakítás minimális karbantartási igény mellett több mint 20 000 órányi MTBF-et (Mean Time Between Failures) biztosít.
Műszaki előírások
|
Mozgó színpadi modell |
Tengely konfiguráció |
Teljesítményspecifikációk |
|
DT-M200 (2 tengelyes XY) |
X/Y Lineáris |
±0,5 µm pontosság, ±0,1 µm ismételhetőség, 1000 mm/s sebesség, 10 m/s² gyorsulás |
|
DT-M300 (3 tengelyes XYZ) |
X/Y/Z Lineáris |
±0,8 µm pontosság, ±0,2 µm ismételhetőség, 800 mm/s sebesség, 8 m/s² gyorsulás |
|
DT-M400 (4 tengelyes XYZR) |
X/Y/Z Lineáris + R Rotációs |
±1,0 µm pontosság, ±0,3 µm ismételhetőség, 600 mm/s sebesség, 6 m/s² gyorsulás |
|
DT-M600 (6 tengelyes) |
X/Y/Z Lineáris + Rx/Ry/Rz Forgás |
±1,5 µm pontosság, ±0,5 µm ismételhetőség, 400 mm/s sebesség, 4 m/s² gyorsulás |
|
DT-M-Custom (Egyéni) |
Egyedi tengely konfiguráció |
Testreszabott pontosság/ismételhetőség, egyedi sebesség/gyorsulás, speciális rögzítési lehetőségek |
Mechanikai előírások
● Alapanyag: 6061-T6 alumíniumötvözet / fekete gránit (00级)
● Vezetőrendszer: Precíziós lineáris görgős vezetők / légcsapágyak
● Hajtásrendszer: Szervomotorok golyóscsavarokkal / lineáris motorok
● Visszajelzés: Abszolút optikai kódolók (1 nm-es felbontás)
● Védettségi besorolás: IP65 szabvány (IP67 opcionális)
Környezeti és működési előírások
● Üzemi hőmérséklet: 0-40°C (hőmérséklet-kompenzáció opcionális)
● Páratartalom: 10-90% relatív páratartalom (nem lecsapódó)
● Vibration Isolation: Passzív/aktív rezgésszabályozási lehetőségek
● Tápellátás: 200-240 V AC, 50/60 Hz, 1-fázisú/3-fázisú
● Vezérlő interfész: EtherCAT / Modbus / TCP/IP / Analóg
Multi-Axis Motion Stage alkalmazások
Ipari automatizálás
Ipari automatizálás és robotika
● Precíziós pick-and-place rendszerek elektronikus alkatrészek összeszereléséhez
● Automatizált tesztelő és ellenőrző rendszerek autóipari alkatrészekhez
● CNC szerszámgép-pozícionáló rendszerek többtengelyes szinkronizálással
● Robotkarvég-pozícionálás 6 tengelyes precíziós vezérléssel
Félvezető gyártás
Félvezető és elektronika
● Lapkakezelő és pozicionáló rendszerek félvezetőgyártáshoz
● PCB ellenőrzés és tesztelés többtengelyes precíziós pozicionálással
● LED chip csomagolás és ragasztás szubmikron pontossággal
● Optikai szál illesztési és illesztési rendszerek
Orvosi és Tudományos
Orvosi eszközök és tudományos kutatás
● Orvosi eszközök gyártása és összeszerelése nagy pontosságú pozicionálással
● Orvosbiológiai képalkotó rendszerek többtengelyes mintapozícionálással
● Lézeres sebészeti berendezés 6 tengelyes mozgásvezérléssel
● Tudományos kutató berendezés anyagvizsgálathoz és jellemzéshez
