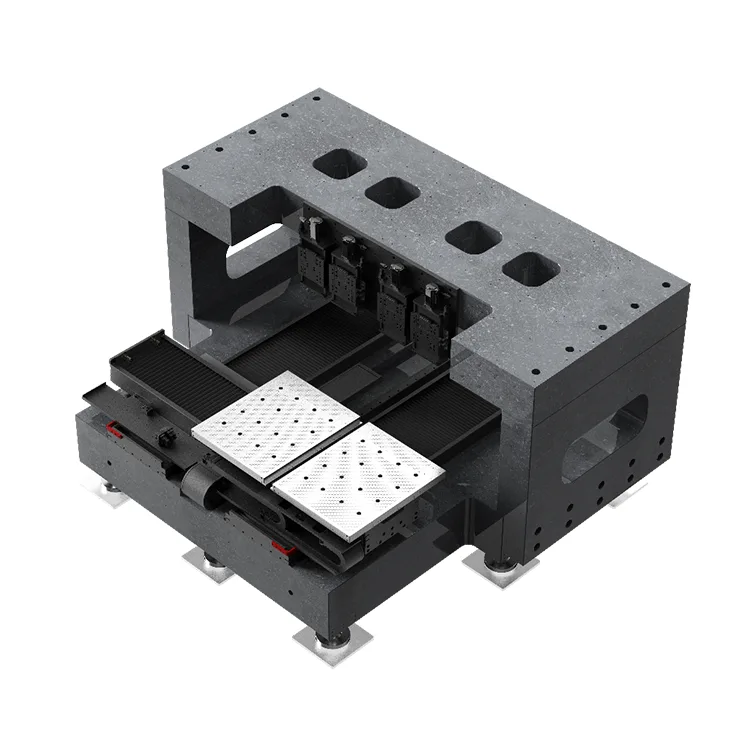

PCB lyukasztás

A kifejezetten a CO₂ lézeres nyomtatott áramköri lapok lyukasztásának egyedi igényeihez tervezett platform a mikron szintű pozicionálási képességet a nagy sebességű mozgásstabilitással ötvözi, lehetővé téve a lézersugár pozicionálásának és a fúrási mélységnek a pontos szabályozását. Különféle PCB-típusokkal (merev, rugalmas, merev-flex PCB-k) és vastagságokkal kompatibilis, és támogatja a nagy volumenű, nagy pontosságú fúrást a fogyasztói elektronika, az autóelektronika, az ipari vezérlés és a repülőgépipari PCB-gyártás területén. Megoldásunk segít a NYÁK-gyártóknak javítani a fúrási hozamot, csökkenteni a ciklusidőt, és megfelelni a modern elektronikai alkatrészek miniatürizálási követelményeinek.

A Suzhou Deaote több évtizedes precíziós szerszám- és mozgóalkatrész-szakértelmével épített platform alacsony vibrációjú, termikusan stabil szerkezettel rendelkezik, amely minimálisra csökkenti a mechanikai vibráció vagy hőmérséklet-eltolódás által okozott fúrási eltérést. Moduláris felépítése lehetővé teszi a könnyű integrációt a meglévő CO₂ lézeres fúróberendezésekkel, így költséghatékony frissítési utat biztosít a PCB lyukasztó gyártósorok számára, amelyek megnövelt pontosságot és termelékenységet keresnek.

Alapvető előnyei

1. Mikron szintű fúrási pontosság

A nagy felbontású lineáris kódoló zárt hurkú visszacsatolással (0,1 μm felbontás) és XY tengelyes lineáris motoros közvetlen hajtással felszerelt platform ±1 μm ismétlődő pozicionálási pontosságot és ±2 μm abszolút pozicionálási pontosságot ér el. Ez biztosítja a konzisztens furatelhelyezést (a furatpozíció eltérése ≤±3 μm) és a furatátmérő pontos szabályozását (minimális fúrható furatátmérő: 50 μm), kiküszöböli a sorját, az egyenetlen furatfalakat és a helyzeteltolást – ez kritikus a nagy sűrűségű PCB lyukasztásnál.

2. Nagy sebességű és nagy hatékonyságú feldolgozás

Az optimalizált mozgásvezérlő algoritmusok és a nagy merevségű vezetősín-rendszer 2 m/s maximális mozgási sebességet és 1,2 G gyorsulást tesz lehetővé, támogatva a nagyfrekvenciás fúrási ciklusokat (akár 100 lyuk/másodperc mikroátmeneteknél). A platform gyors reagálási ideje és rövid beállítási ideje csökkenti a nem produktív mozgási időt, jelentősen növelve a PCB fúrási teljesítményét, miközben állandó furatminőséget biztosít a nagy mennyiségű gyártás során.

3. Termikusan stabil és alacsony vibrációjú szerkezet

A gránit alappal (ultraalacsony hőtágulási együtthatóval) és rezgéscsillapító kialakítással készült platform minimálisra csökkenti a hőmérséklet-változások (≤0,5 μm/℃) és a mechanikai vibráció által okozott pozíciósodródást. Ez a stabilitás egyenletes furatmélységet és átmérőt biztosít a teljes NYÁK-panelen, még hosszan tartó folyamatos működés során is – ez elengedhetetlen az állandó minőség megőrzéséhez a tömeges PCB-lyukasztási gyártás során.

4. PCB típus kompatibilitás és testreszabás

A platform támogatja az összes elterjedt PCB-típus fúrását, beleértve a merev FR-4-et, a rugalmas PI-t, a merev flexibilis és a fémmagos PCB-ket, állítható munkaterülettel (300 × 300 mm-től 1200 × 800 mm-ig) a különböző méretű PCB panelekhez. A Suzhou Deoute testreszabott megoldásokat kínál speciális fúrási követelményekhez, beleértve az állítható Z-tengely elmozdulást a zsákfuratok mélységének szabályozásához, az egyedi vákuumbefogó rendszereket és a lézeres vezérlőszoftverrel való zökkenőmentes integrációt.

5. Alacsony karbantartási igény és hosszú élettartam

Az érintésmentes lineáris motorhajtás kiküszöböli a mechanikai kopást és holtjátékot, csökkenti a karbantartási gyakoriságot és meghosszabbítja az élettartamot (MTBF ≥20 000 óra). Az IP65-ös besorolású védelem a por és a hűtőfolyadék szennyeződése ellen véd a PCB-lyukasztási gyártási környezetekben, míg az integrált hőmérséklet-felügyelet és automatikus kompenzáció biztosítja a hosszú távú működési megbízhatóságot minimális állásidővel.

Műszaki előírások

Alkalmazási forgatókönyvek

Kizárólag a CO₂ lézeres fúráshoz tervezték a PCB lyukasztógyártásban, platformunkat széles körben használják a következő nagy pontosságú fúrási alkalmazásokban:

● Merev nyomtatott áramköri lapok: átmenő és zsákfuratok fúrása fogyasztói elektronikai cikkekhez (okostelefonok, laptopok), autóipari PCB-k és ipari vezérlőkártyák

● Rugalmas és merev-flexibilis nyomtatott áramköri lapok: Mikro-átfúrás hordható eszközökhöz, orvosi elektronikához és repülési rugalmas áramkörökhöz

● High-Density Interconnect (HDI) PCB-k: Ultrafinom mikro-átfúrás (50-200 μm átmérő) nagy teljesítményű elektronikus eszközökhöz

● Fémmagos PCB-k: Fúrásos hőkezelés LED-világításhoz, teljesítményelektronikához és autóipari tápegységekhez

Deaote-ról

A Suzhou Deaote Precision Mold Co., Ltd. egy vezető high-tech vállalkozás, amely precíziós formák, nagy pontosságú mozgatható alkatrészek és egyedi mozgási platformok kutatás-fejlesztésére, gyártására és értékesítésére szakosodott. A precíziós gyártás területén szerzett több mint 15 éves tapasztalatunkkal globális ügyfeleinket szolgáljuk ki az elektronikai, félvezetőgyártási és ipari automatizálási szektorban.

A CO₂ lézeres fúrómozgató platformunk a precíziós öntőforma-technológiánkat és a mozgásvezérlési szakértelmünket hasznosítja, hogy megbirkózzanak a PCB-lyukasztási gyártás egyedi kihívásaival. Teljes körű megoldásokat kínálunk az egyedi platformtervezéstől a helyszíni integrációig és az értékesítés utáni támogatásig, biztosítva, hogy termékeink megfeleljenek a legmagasabb szintű pontosság, megbízhatóság és hatékonyság követelményeinek.

A "Precision Drives Progress, Innovation Creates Value" mellett elkötelezett Suzhou Deaote szigorú minőségirányítási rendszerekhez (ISO 9001:2015 tanúsítvánnyal rendelkező) és folyamatos K+F beruházásokhoz ragaszkodik, olyan mozgási megoldásokat kínálva, amelyek segítenek ügyfeleinknek abban, hogy versenyképesek maradjanak a gyorsan fejlődő elektronikai gyártóiparban.
