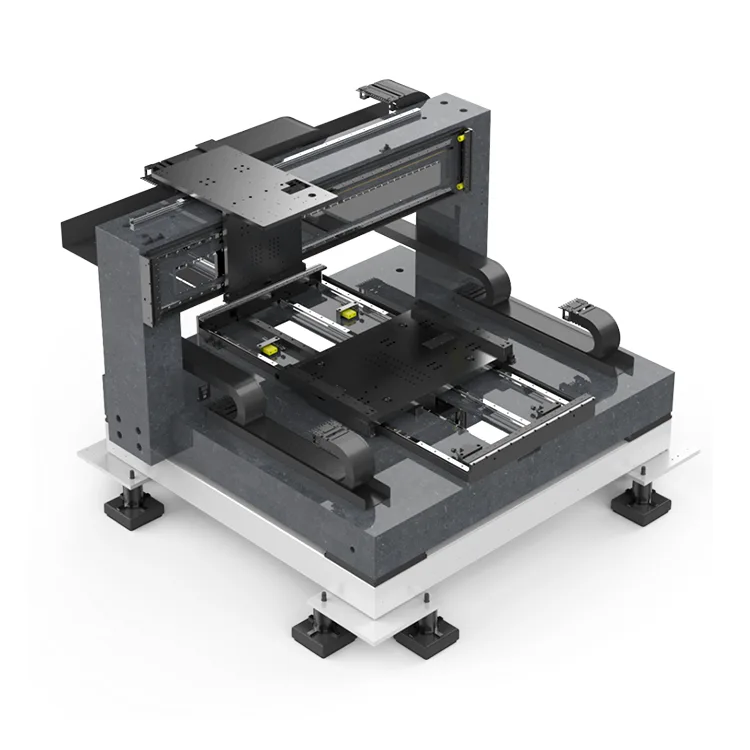

LCD lézeres vágás

A nagy pontosságú lineáris hajtást, a nagy merevségű vezetést, a teljes zárt hurkú visszacsatolást és az adaptív adszorpciós pozicionáló rendszereket integrálva platformunk támogatja a teljes és félig vágott folyamatokat a különböző méretű LCD termékekhez. Széles körben használják az LCD lézeres vágásban, a speciális alakú vágásban és a keretvágásban, amely az automatizált és nagy pontosságú LCD-kijelző gyártósorok központi elemeként szolgál. Megoldásunk segíti a gyártókat a hozamok javításában, a munkaerőköltségek csökkentésében és a nagyüzemi tömegtermelés elérésében.

Az adaptív méretezési kialakításnak és a mikron szintű pozicionálási technológiának köszönhetően a platform kiküszöböli a hagyományos rendszerekben szokásos kompatibilitási problémákat és helymeghatározási eltéréseket. A kemény LCD lézervágási környezetekhez optimalizálva (a hardverszerkezettől a vezérlő algoritmusokig), egyensúlyban tartja a nagy sebességű mozgás stabilitását a hosszú távú működési megbízhatósággal, demonstrálva Deaote műszaki szakértelmét a precíziós mozgásrendszerek terén.

Alapvető előnyei

1. Mikron szintű pozicionálási pontosság

Az XY tengelyű precíziós lineáris motoros közvetlen meghajtással és a nagy felbontású rácsvonalzós, zárt hurkú visszacsatolójellel (0,1 μm felbontás) felszerelt platform ±1 μm ismétlődő pozicionálási pontosságot és ±2 μm pozicionálási pontosságot biztosít. Ez kiküszöböli az átviteli hézag okozta eltéréseket, biztosítva a lézeres vágási pályák teljes körű szabályozhatóságát (a vágási szélesség: 0,07–0,20 mm), valamint kiküszöböli a forgácsolást, a sorját és a mérethibákat – jelentősen megnövelve a termékhozamot a precíziós LCD lézervágáshoz.

2. Nagy merevség és stabil terhelési kialakítás

A természetes gránit alapból (ultraalacsony hőtágulási együttható és kiváló rezgéselnyelés) készült platform minimálisra csökkenti a hőmérséklet-ingadozások és a nagy sebességű mozgás által okozott tehetetlenségi rezgést. A nagy teherbírású, dupla csúszós lineáris vezetőkkel párosítva kezeli a nagyfrekvenciás, nagy gyorsulású mozgásokat (maximális gyorsulás: 1G; maximális sebesség: 1,5 m/s) rövid stabilizációs idővel, megakadályozva a lézeres fókusz eltolódását, és egyenletes, egyenletes vágóéleket biztosít.

3. Adaptív több méretű kompatibilitás

Az állítható szerkezeti kialakítás minden méretű LCD-panelhez illeszkedik – a kis hordható eszközök képernyőjétől a nagyméretű LCD TV-panelekig – anélkül, hogy speciális szerszámcserére lenne szükség. Kompatibilis az LCD háttérvilágítási modulokkal, vezetőképes filmekkel és CPI filmekkel, csökkenti a gyártásváltás költségeit és növeli a gyártósor rugalmasságát.

4. Testreszabható megoldások

A Deaote precíziós szerszámgyártási szakértelmét kihasználva személyre szabjuk a platform löketét, a hajtásmódot, az adszorpciós rendszereket és a vezérlőfelületeket, hogy megfeleljenek az Ön egyedi berendezési paramétereinek (löket, terhelés, vágási pontosság, folyamatkövetelmények). Támogatja az X-Y-θ 4 tengelyes koordinált vezérlést, lehetővé teszi a komplex pályavágást és a második szintű szögbeállítást a teljes vágási/félvágási folyamatokhoz – kielégítve a különféle LCD gyártási igényeket.

5. Alacsony karbantartási és működési hatékonyság

Az érintésmentes közvetlen meghajtású technológia kiküszöböli a mechanikai kopást, csökkenti a kenési és alkatrészcsere-szükségleteket (hosszabb karbantartási ciklusok). Az integrált, nagy hatékonyságú léghűtőrendszer megakadályozza a motorfűtés okozta precíziós elsodródást, míg az IP64-es védettség védelmet nyújt a por és a vágási törmelék ellen – ideális tiszta LCD-gyártási környezetekhez és hosszú távú költségmegtakarításhoz.

Műszaki előírások

Alkalmazási forgatókönyvek

Kifejezetten LCD lézeres vágáshoz tervezett platformunkat széles körben használják LCD-vel kapcsolatos termékek precíziós vágására, beleértve:

● LCD panelek: Formavágás, speciális alakú vágás és keretvágás mobiltelefonokhoz, számítógépekhez, TV-khez és táblagépekhez

● LCD háttérvilágítás modulok: A háttérvilágítás modulok és a fényvezető lemezek precíziós vágása (egyenletes háttérvilágítás biztosítása)

● Érintőképernyő-komponensek: CPI-filmek, vezetőképes fóliák, akril/PC-hordozók lézeres vágása (rugalmas/merev képernyőgyártás)

● Egyéb LCD-komponensek: e-papír, SMT fedőlemezek és kiegészítő LCD-alkatrészek teljes/félig vágott feldolgozása

Deaote-ról

A Suzhou Deaote Precision Mold Co., Ltd. egy csúcstechnológiás vállalkozás, amely precíziós formák, nagy pontosságú mozgó alkatrészek és integrált mozgási platformok kutatás-fejlesztésére, gyártására és értékesítésére szakosodott. A precíziós gyártás területén szerzett több éves tapasztalattal büszkélkedhetünk tapasztalt K+F csapattal és teljes precíziós feldolgozási, tesztelési és összeszerelési rendszerrel.

Alapvető precíziós szerszámgyártási technológiánkra építve terjeszkedünk a precíziós mozgási platformok felé – a csúcskategóriás gyártási ágazatokra összpontosítva, beleértve az LCD-ket, a félvezetőket és a 3C elektronikát. Elkötelezettek vagyunk amellett, hogy testreszabott, nagy pontosságú és megbízható mozgási megoldásokat szállítsunk a globális ügyfelek számára.

A „Precízió, Hatékonyság, Innováció, Win-Win” elvének vezérelve a Deaote szigorú minőségellenőrzést tart fenn a gyártási folyamat során (a nyersanyagbeszerzéstől a késztermék teszteléséig), biztosítva, hogy termékei megfeleljenek a modern gyártás szigorú követelményeinek – segítve ügyfeleit az alapvető versenyképesség növelésében és a magas színvonalú fejlesztésben.
